L'antenna radar Raymarine Cyclone 110W incorpora una tecnologia all'avanguardia e capacità mozzafiato. È stata progettata per affrontare le condizioni più difficili in alto mare, ma anche per ottimizzare le sessioni di pesca e navigare in piena sicurezza nelle trafficate rotte marittime.
Disponibile in 3 dimensioni di fascio, il radar Cyclone 110W offre le prestazioni di un magnetron da 12 kW:

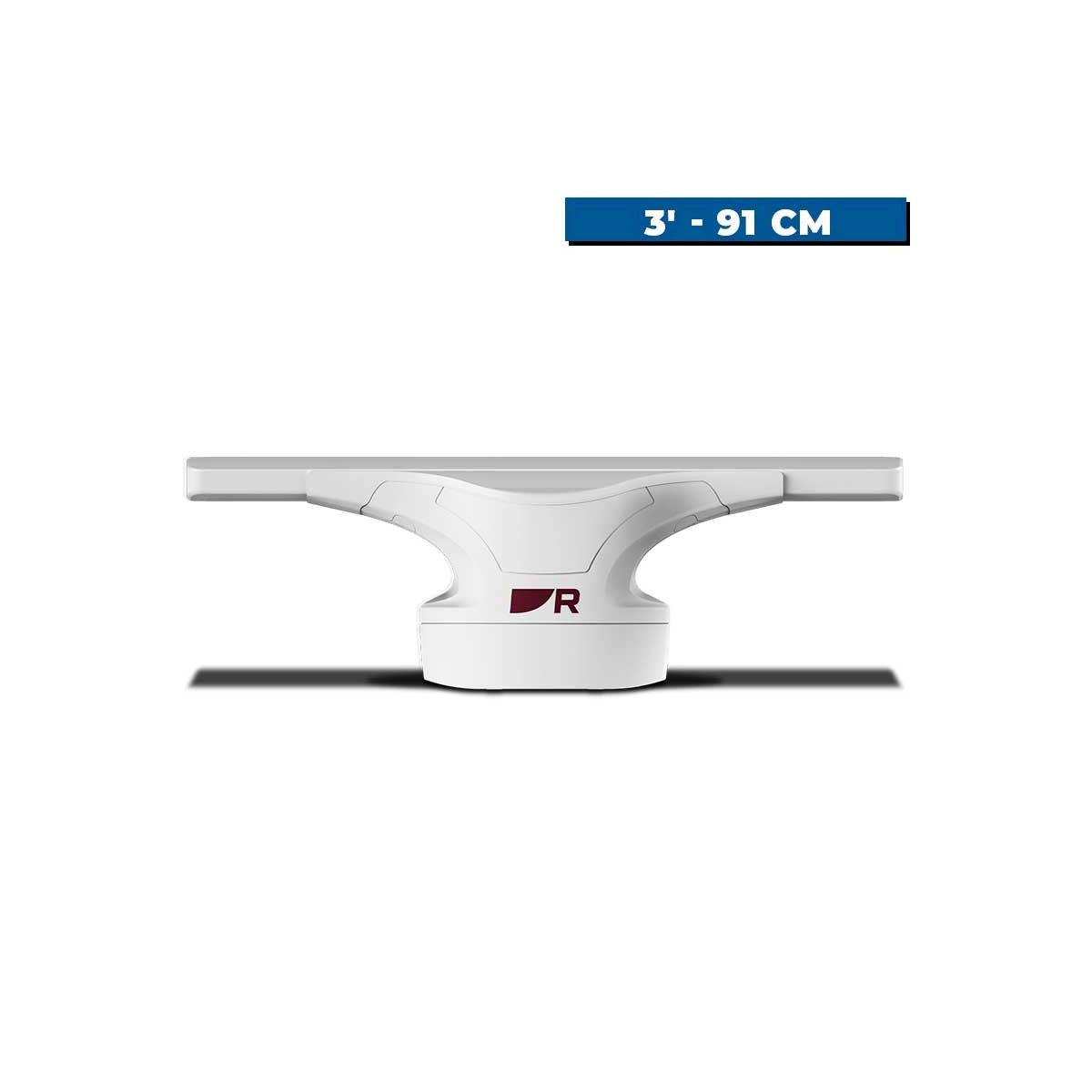

Antenna radar Cyclone Pro 110 Watts Raymarine in 3' - 91 cm
Antenna radar a fascio Cyclone Pro 110 Watts Raymarine in 4' - 121 cm
Antenna radar a fascio Cyclone Pro 110 Watts Raymarine in 6' - 182 cm
Si noti che l'antenna da 91 cm offrirà prestazioni notevoli per una dimensione limitata, mentre le antenne 1.21m e 1.82m offriranno una migliore separazione dei bersagli e un migliore rilevamento della distanza.
RAYMARINE - CYCLONE PRO 110 W - PROGETTATO PER L'ALTO MARE
Le il massimo del radar per imbarcazioni ,sia nella sua design che nella sua prestazioni. Radar Raymarine Semiciclone a griglia aperta-dà al capitano dell'imbarcazione la fiducia necessaria per prendere le decisioni giuste per affrontare le condizioni più difficili in alto mare. Consente inoltre visione eccellente per la pesca e di attraversare strade trafficate.
Totalmente unico, il radar Raymarine Cyclone offre un separazione superiore del bersaglio e un risoluzione a lungo raggio grazie alla compressione degli impulsi CHIRP e tecnologia di affinamento del fascio luminoso .Ci sono anche capacità di rilevamento innovative ,compreso il modalità uccello ,il tecnologia RangeFusion e il imaging radar ad alta velocità60 giri/min.
Questo radar Raymarine Cyclone è perfettamente adatto all'utilizzo con schermi di navigazione multifunzione Raymarine come ilAxiom, , Axiom+, , Axiom Pro e ilAxiom XL con sistema LightHouse 3.
Qui si parla di la versione Pro dell'antenna radar Cyclone di Raymarine ,con 110W. Ha un una maggiore potenza e un migliore riconoscimento dei bersagli a lungo raggio. Una versione classica Raymarine Ciclone 55W con una portata più breve.

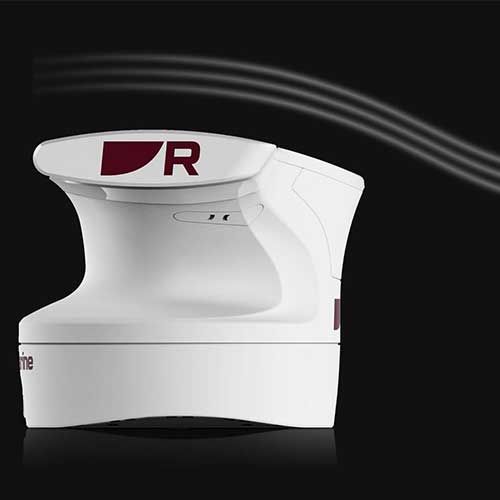

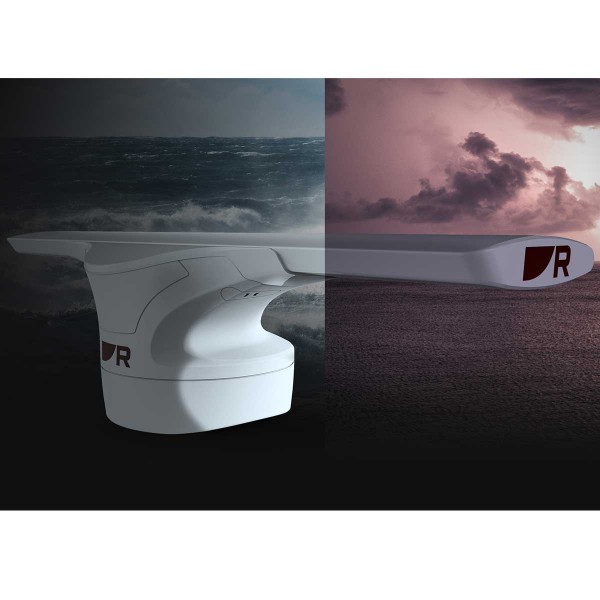

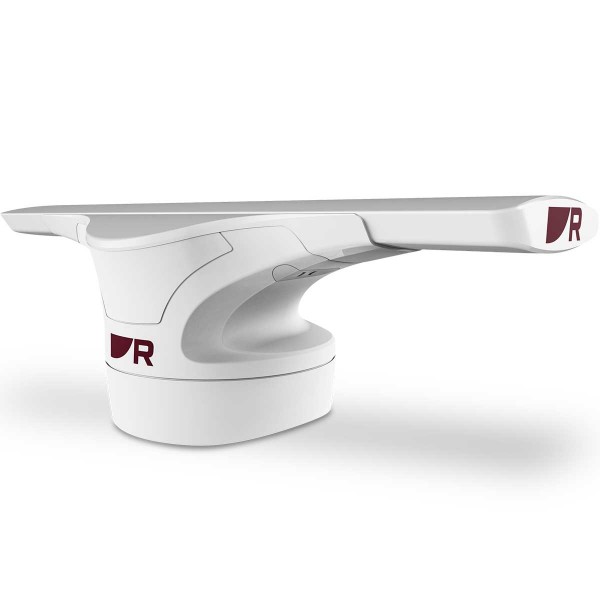

Un design ispirato all'aviazione
Con il suo design all'avanguardia e linee eleganti direttamente ispirato ad un'ala di aereo, il radar Raymarine Cyclone è perfetto per gli armatori attenti allo stile !
Previsto per affrontare gli estremi con i migliori resistenza a venti di 100 nodi, questo radar Raymarine è progettato per soddisfano gli standard di qualità commerciale IEC 62388.

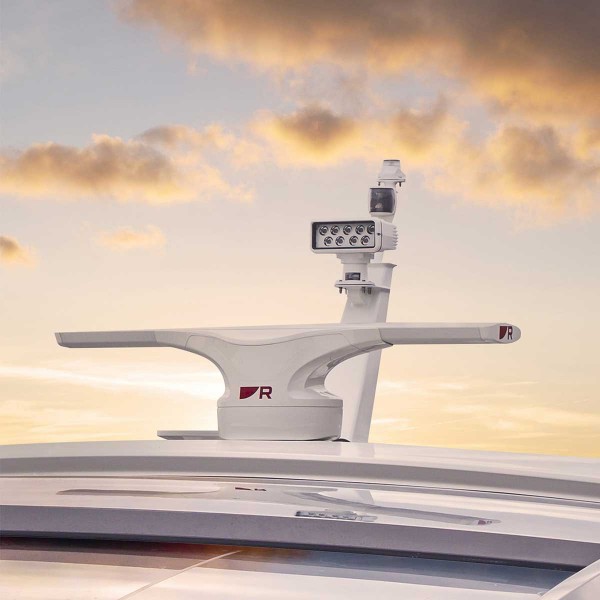

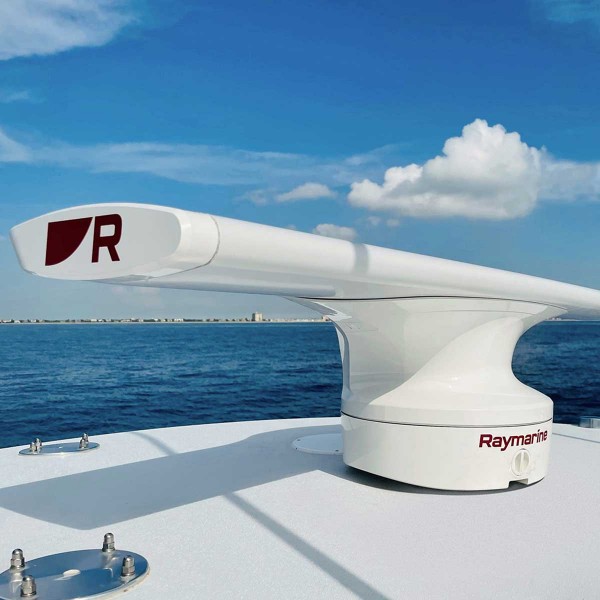

Con un altezza solo 33,5 cm ,radar dei cicloni da Raymarine offre una maggiore flessibilità nell'architettura delle imbarcazioni e opzioni di installazione semplificate.

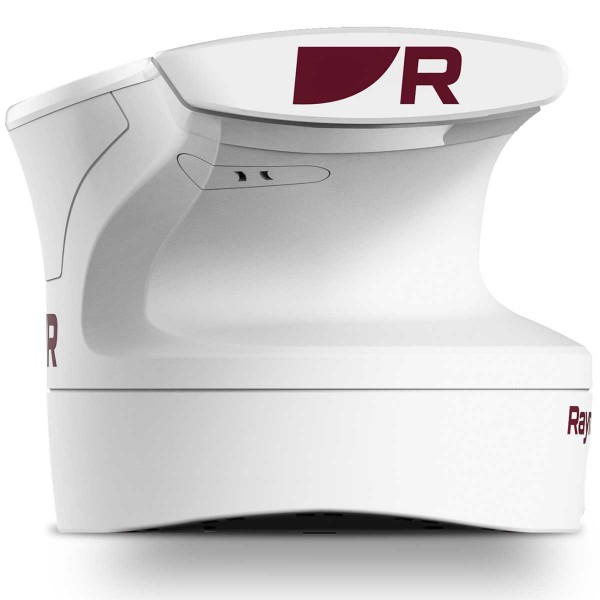

La design innovativo della piastra di base sigilla i collegamenti dei cavi per un'installazione più ordinata. C'è anche un-Poppa integrata, offrendo ai progettisti di imbarcazioni un design più elegante. Si adatta a quasi tutte le dimensioni della barca.
Rotazione rapida e tecnologia Doppler

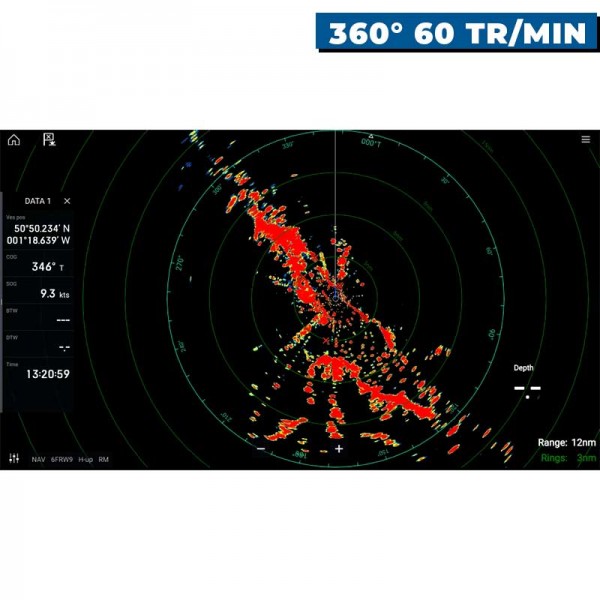

Antenna radar Cyclone PRO ha diverse velocità di rotazione, tra cui la è di 60 giri/min. Offre perfetta percezione a 360 gradi . .

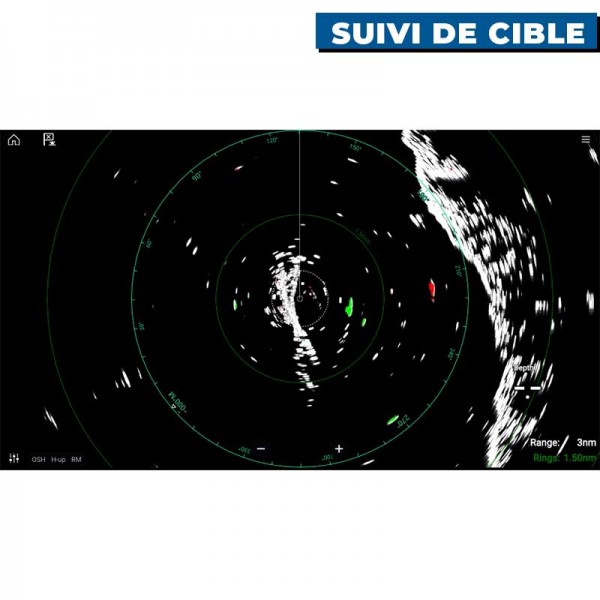

In combinazione con il tecnologia Doppler ,radar Raymarine Cyclone ha anche un tracciamento del bersaglio ARPA (fino a 50 obiettivi separati) e questo in tempo reale ,anche con l'imbarcazione alla massima velocità. In questo modo è possibile semplificare l'interpretazione degli obiettivi pericolosi e sicuri per una maggiore sicurezza di navigazione.

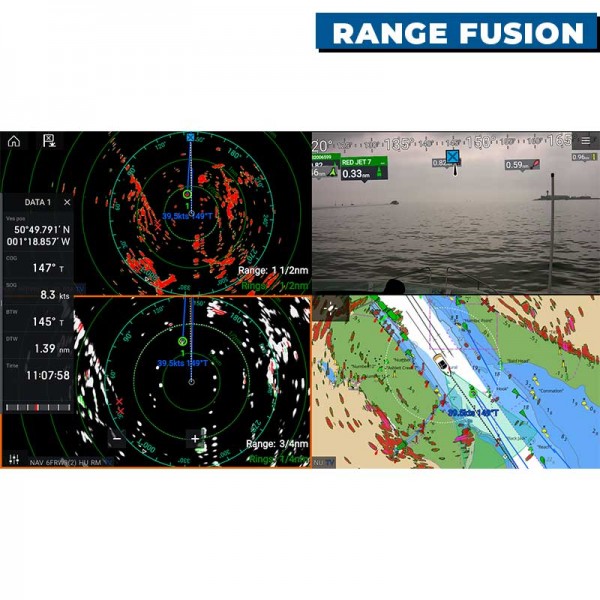

Tecnologia di gamma Fusion
La tecnologia di gamma Fusion integrato in questo antenna radar a fascio Cyclone Pro di Raymarine combina impulsi brevi e lunghi in un unico una singola immagine radar ad alta chiarezza.
Ciò consentirà al browser di massima visibilità di bersagli vicini e lontani allo stesso tempo ,perché questo tecnologia RangeFusion fornisce un un'unica immagine radar di più facile interpretazione.

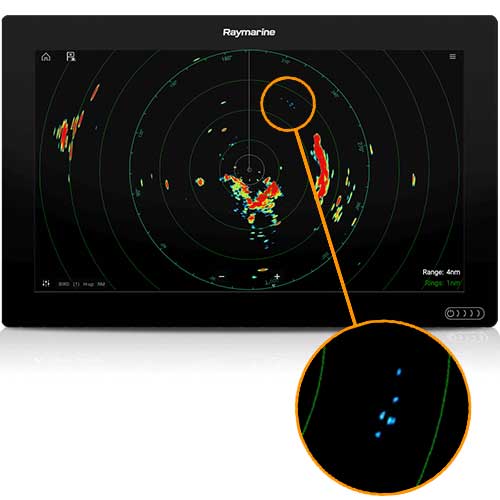

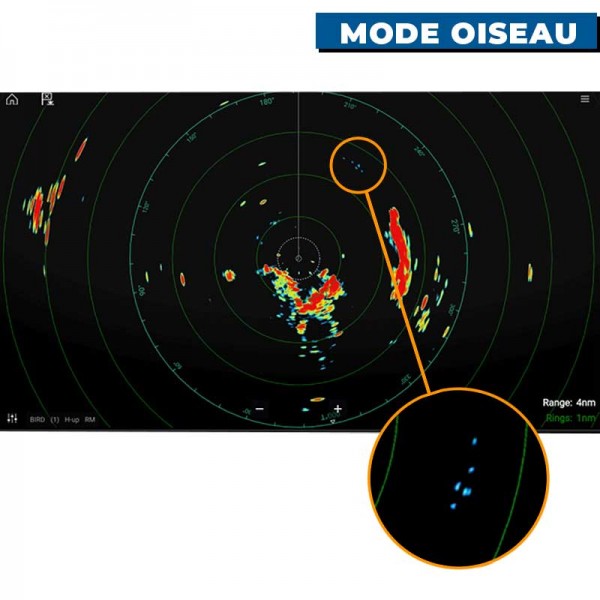

Modalità uccello migliorata
Una modalità che farà la gioia dei pescatori d'altura !
Quando si tratta di trovare il posto giusto per la pesca, i pesci e di raggiungerli rapidamente, il " modalità "uccello" sul radar Raymarine Ciclone Pro identifica gli assembramenti di uccelli marini nel-su banchi di pesci.
La modalità uccello di Raymarine utilizza la tecnologia di compressione degli impulsi CHIRP che migliora regolazione automatica e intelligente del guadagno radar e dei controlli di disturbo al fine di migliorare mirando agli uccelli marini . .
Con questi prestazioni finemente regolate ,questo fornirà ai pescatori le informazioni necessarie per localizzare pesci e predatori che presenteranno come trofei una volta catturati e riportati a bordo della barca.
Questo modalità uccello consente di trovare gli sciami di uccelli marini a lungo raggio algoritmi di rilevamento all'avanguardia Raymarine che consente ai pescatori di individuare i banchi di pesce più rapidamente. Inoltre, consente di consumare meno carburante quando si cerca un buon punto di pesca in mare aperto.

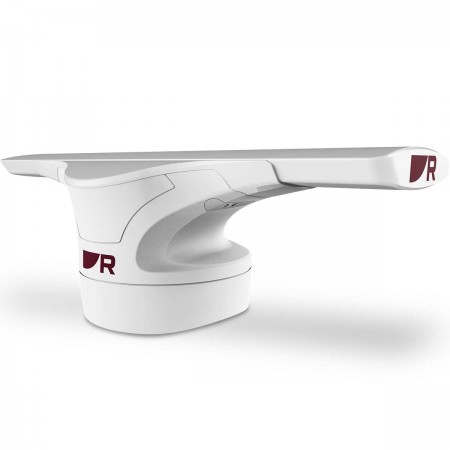

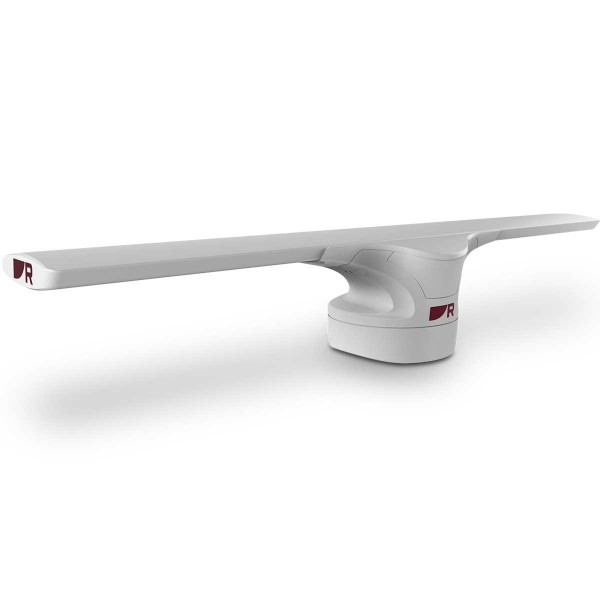

Vi presentiamo l'antenna radar a fascio Cyclone Pro 110W di Raymarine
Specifiche tecniche dell'antenna radar a fascio Cyclone Pro 110W di Raymarine
Riferimento / Modello
T70494 / 3' - 91 cm
T70495 / 4' - 121 cm
T70496 / 6' - 182 cm
Larghezza del fascio (verticale)
25°
Larghezza del fascio (orizzontale)
2.83°
1.99°
1.32°
Polarizzazione
Orizzontale
Lunghezza dell'antenna/raggio
1031 mm
1336 mm
1945 mm
Peso dell'antenna/raggio
7 kg
9 kg
12 kg
Scala del campo massimo
96 miglia nautiche
Velocità di rotazione
12 / 24 / 36 / 48 / 60 giri/min
Tempo di avvio
40 secondi
In attesa di trasmissione
Meno di 5 secondi
Frequenza di trasmissione
9370, 9400, 9430 MHz (regolabile dall'utente)
Tipo di ricevitore
Lineare
Rumore del ricevitore
Meno di 5 dB
Tensione di alimentazione (con VCM100)
Nominale: 12 V CC o 24 V CC / Minimo: 10,2 V CC / Massimo 31,2 V CC
Consumo di energia
95W standard e 195W massimo
Obiettivi MARPA massimi automatici e manuali (con rilevatore di rotta)
50
Potenza di picco in uscita
110W (12 kW equivalenti di magnetron)
Dimensioni della base
388 x 360 x 335 mm (fino alla parte superiore dell'antenna)
Peso della piastra di base
16 kg
Intervallo di temperatura operativa
- 25 °C a + 55 °C (-13 °F a 131 °F)
Umidità
Fino al 93% a 40°C (104°F)
Velocità massima del vento
100 nodi
Standard di tenuta
IPX6
PUNTI PRINCIPALI :
Impermeabile e resistente
Design snello
Diverse immagini radar
Tecnologia radar all'avanguardia
Portata fino a 96 miglia nautiche
Aggiornamenti in tempo reale sui corsi
Potente, progettato per l'oceano e il mare aperto
Modalità Bird per la pesca d'altura e in acque profonde
CONTENUTO DELLA SCATOLA :
1 - Base Cyclone Pro 110W + antenna Cyclone Pro (le dimensioni dipendono dal modello)
1 - Modulo convertitore di tensione VCM100
1 - Cavo di alimentazione/dati RayNet da 15 m
1 - Kit di installazione/fissaggio
1 - Documentazione in PDF
Scaricare
Manuale FR Radar Cyclone & Pro
Istruzioni per l'installazione dell'antenna radar a fascio Cyclone e Cyclone Pro in francese Raymarine
