Gruppo trasduttore di passaggio-RV-312 / RV-320 shell

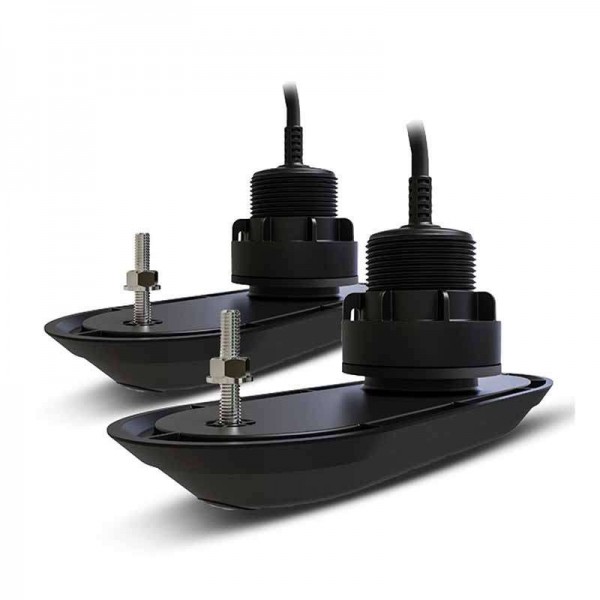

RAYMARINE - KIT DOPPIA SONDA PASSANTE IN PLASTICA

Il kit doppia sonda Raymarine è una combinazione di due sonde passanti in plastica per Axiom RV, una per il lato sinistro e una per il lato destro. Dato che lo scafo è inclinato e che la sonda RealVision è in grado di visualizzare 180°, se si monta una sola sonda, il fascio di luce sarà accecato da una parte dello scafo.

Il fascio è quindi diviso in due e ogni sonda è in grado di vedere a 90°. Progettata esclusivamente per lo schermo Axiom, ogni sonda è dotata di un cavo di 2 m e di un cavo a Y di 8 m per collegare le due sonde allo schermo Axiom RV.

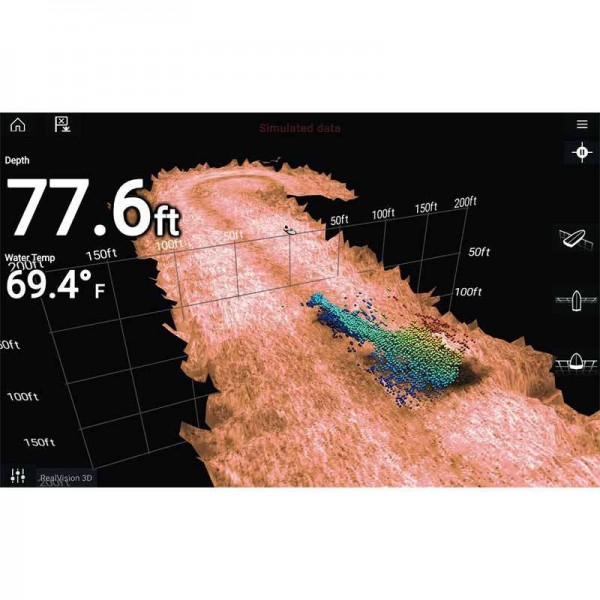

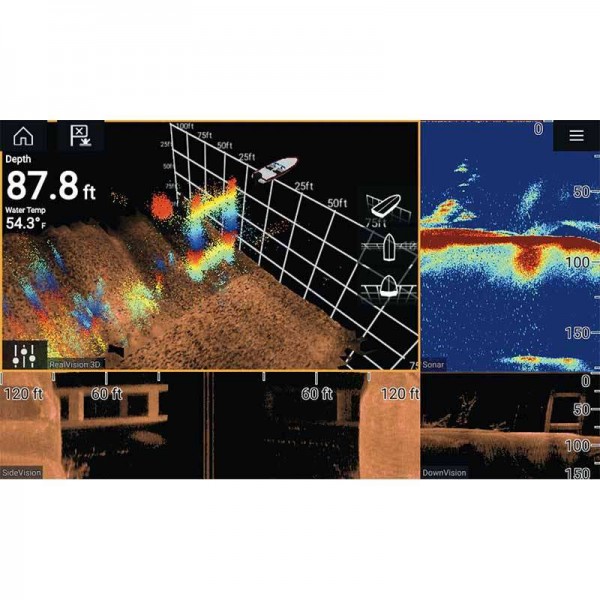

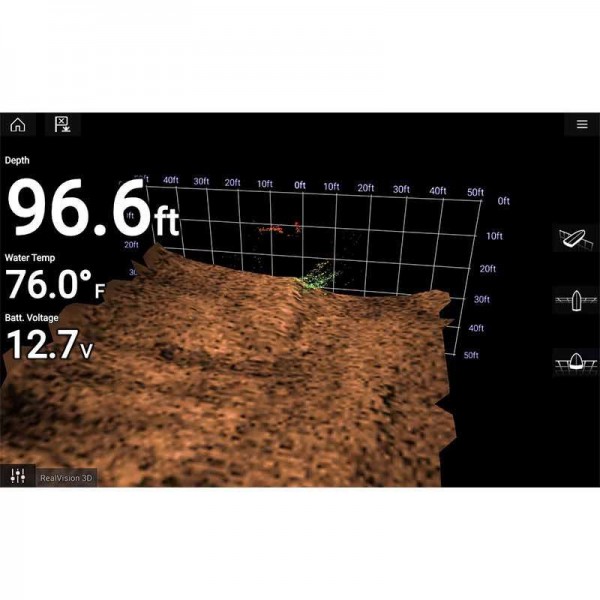

Le sonde misurano la profondità e la temperatura dell'acqua. Vi offriranno tutti i vantaggi degli ecoscandagli a doppio canale CHIRP degli ecoscandagli a doppio canale. Con un primo canale per la visione verticale ad altissima risoluzione DownVision-e un secondo canale ad alta risoluzione per il puntamento preciso dei pesci, oltre all'accesso alla funzione RealVision 3D del vostro Axiom RV. È possibile visualizzare ciascun canale del trasduttore in modo indipendente o passare alla modalità di visualizzazione divisa per due trasduttori per una migliore discriminazione subacquea.

Attenzione: i trasduttori/sonde devono sempre essere installati in coppia e collegati al terminale. Non è possibile utilizzare un singolo trasduttore RV-312.

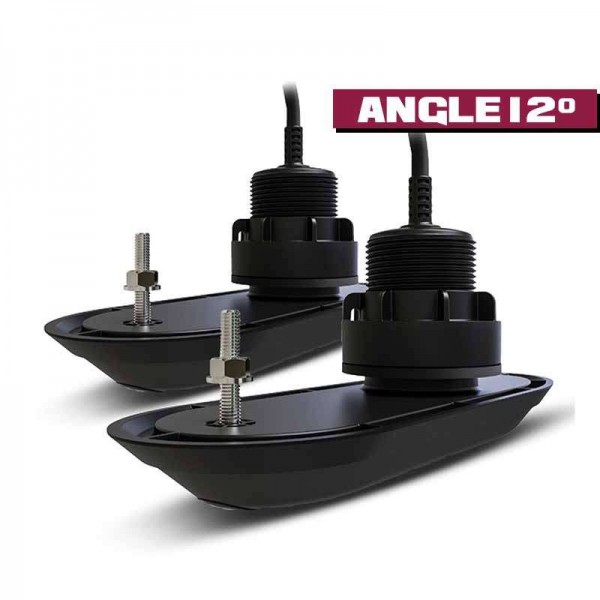

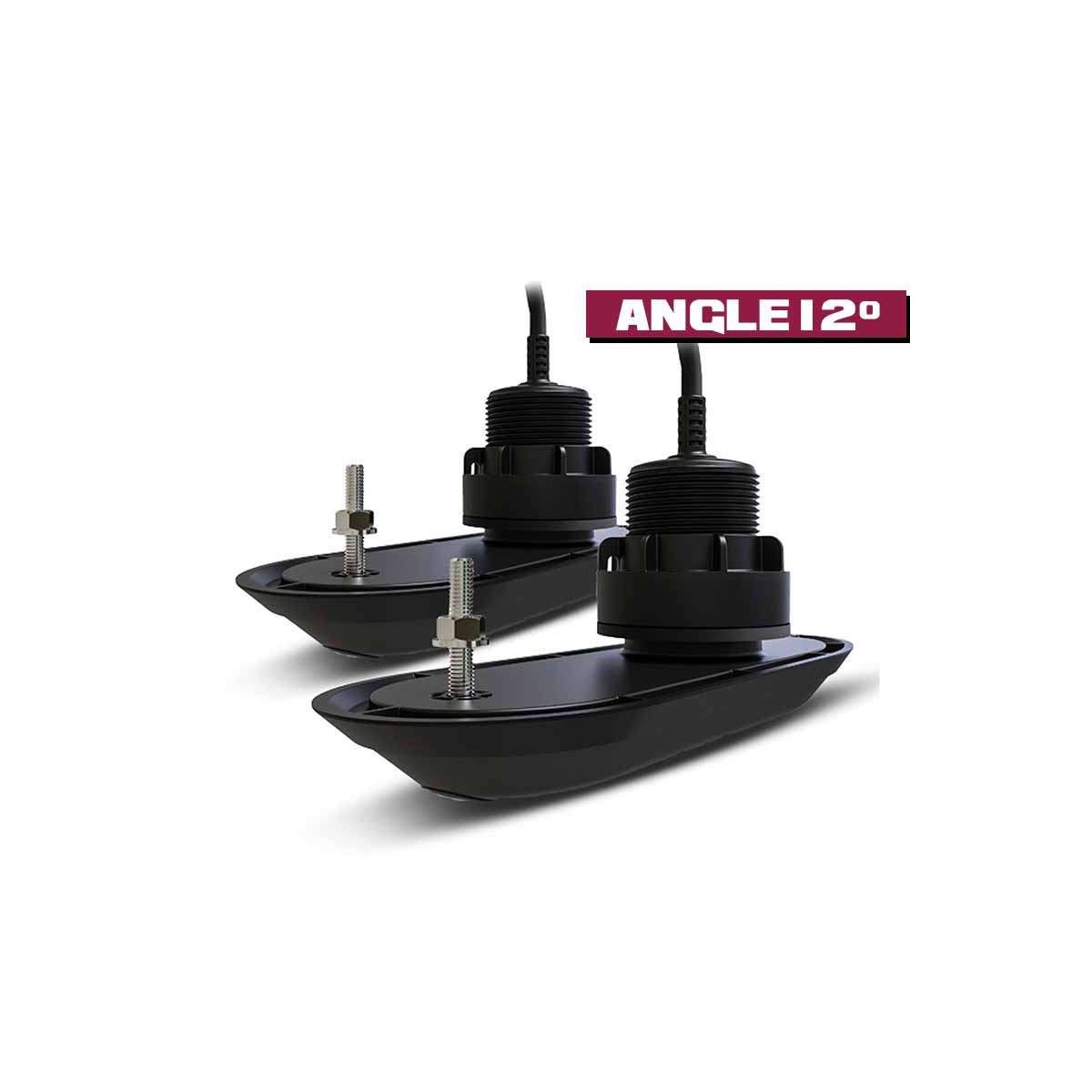

Caratteristiche del RV-312 12°:

• Installazione: Montaggio passante-scafo
• Materiale: Plastica
• Profondità massima: 3D 3D: 90m (300ft) / visione sotto lo scafo: circa 180m (600ft) / babordo: circa 90m (300 ft) / tribordo: circa 90m (300 ft) / cono: 270m (900ft)
• Frequenze: RealVision / Ecoscandaglio ad alta frequenza CHIRP
• Larghezza del fascio (L/H): 3D: 180° / sotto la nave: 60° / cono: 25° Inclinazione: 5° / dritta: 60° / cono: 270m (900ft)
• Inclinazione: 5
• Dati: profondità e temperatura
• Materiali dello scafo consigliati: vetroresina / metallo
• Lunghezza cavo: 2 m / 3 ft cavo a Y + 8 m / 26 ft cavo di prolunga

Specifiche RV-320 20°:

• Installazione: Montaggio passante-scafo
• Materiale: plastica
• Profondità massima 3D: 90 m (300 piedi) / visione sotto lo scafo: circa 180 m (600 piedi) / babordo: circa 90 m (300 piedi) / tribordo: circa 90 m (300 piedi) / cono: 270 m (900 piedi)
• Frequenze: RealVision / Ecoscandaglio CHIRP
• Larghezza del fascio (L/H): 3D: 180° / sotto lo scafo: 60° / cono: 25
• Inclinazione: 15
• Dati: profondità e temperatura
• Materiali dello scafo consigliati: vetroresina / metallo
• Lunghezza del cavo: 2 m / 3 ft cavo a Y + 8 m / 26 ft cavo di prolunga

Compatibile con i seguenti chartplotter Raymarine

• Raymarine AXIOM RV
• Raymarine AXIOM Pro RVX

Questo trasduttore non è compatibile con le serie Raymarine AXIOM DV e AXIOM Pro S.

CONTENUTO DELLA SCATOLA :

• 1 - Kit doppia sonda in plastica (2 m di cavo/sonda a seconda del modello )
• 1 - Kit di bulloni

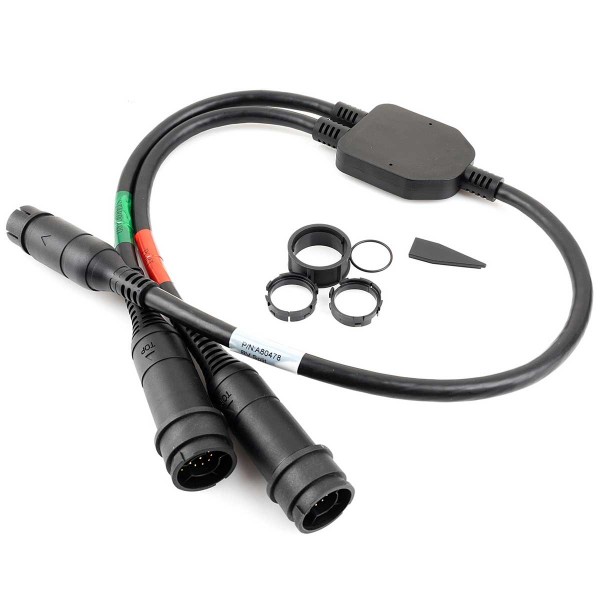

• 1 - Cavo a Y da 8 m
• 1 - Documentazione in PDF
