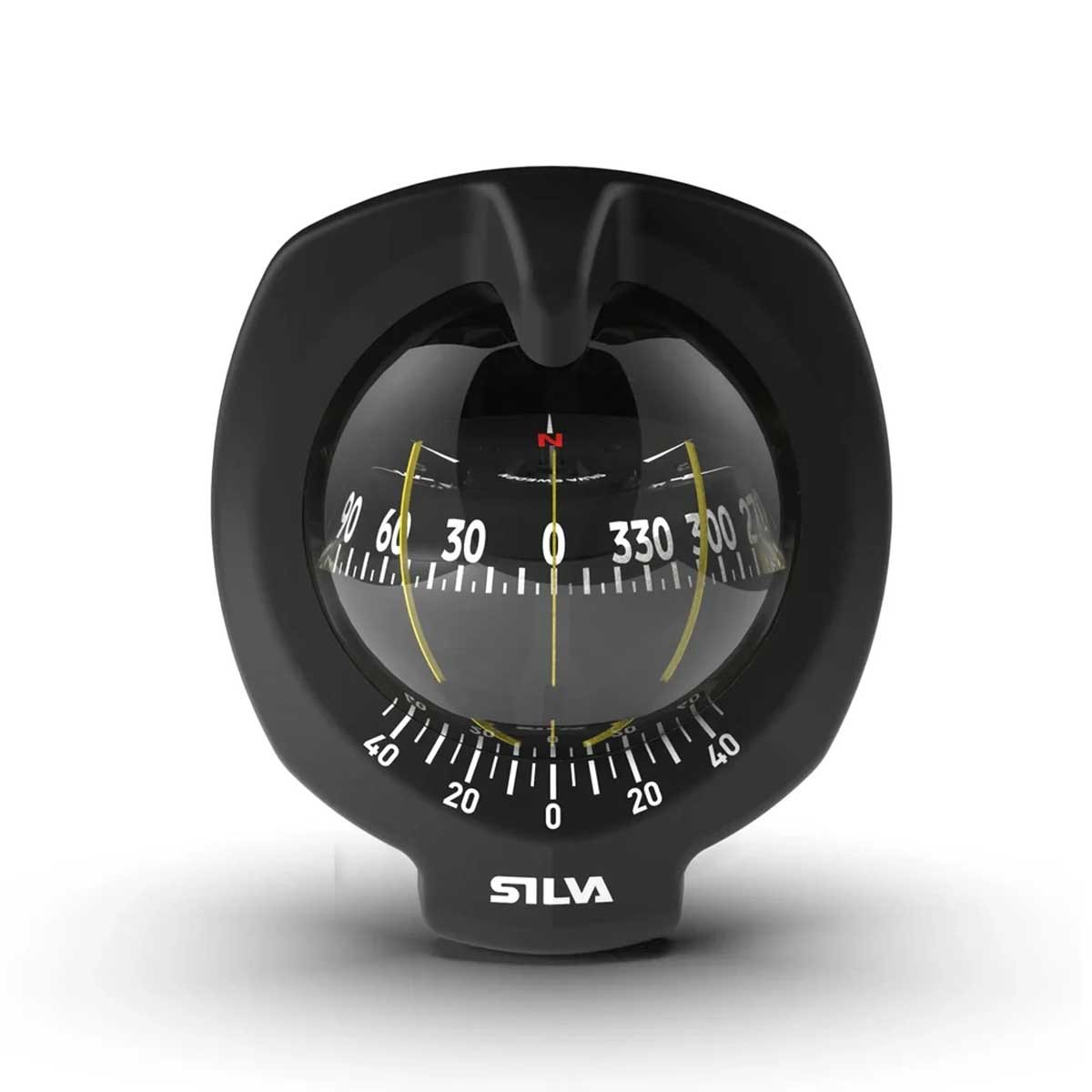

Compasso 102B/H

LETTURA DELLA ROTTA DURANTE LA NAVIGAZIONE

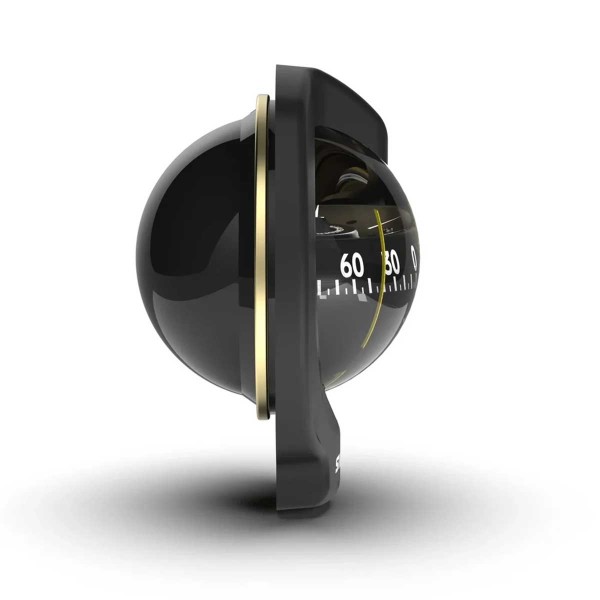

Il Silva o 102B/H si adatta alle variazioni di assetto e ai movimenti dell’imbarcazione. La sua sospensione cardanica segue l’inclinazione fino a 45°. La carta conica si legge sul bordo verticale e presenta una graduazione ogni 5°.

• Capsula a vista: 100 mm
• Precisione: +/- 0,5°
• Tre linee di riferimento per leggere la rotta da diverse posizioni
• Inclinometro integrato con scala di sbandamento fino a +/-- 45°

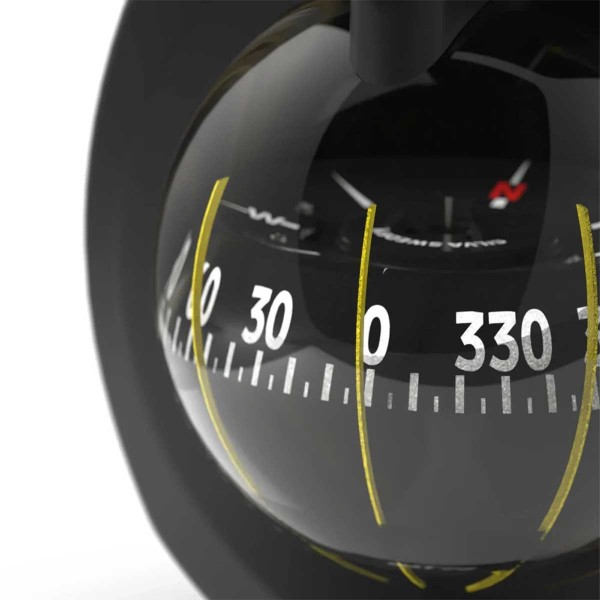

La linea di riferimento principale è completata da due linee laterali disposte a 45°. In questo modo è possibile leggere la rotta dal lato dell’imbarcazione o quando la postazione di timoneria non si trova direttamente sull’asse dello strumento.

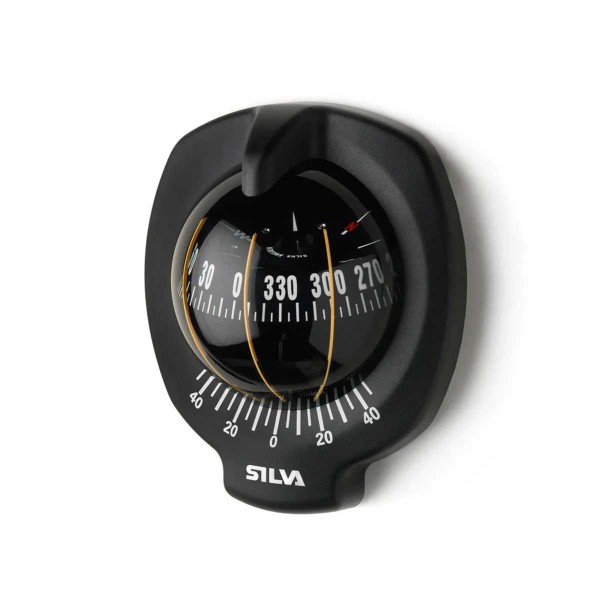

MONTAGGIO SU PARETE

L'Silva 102B/H è progettato per il montaggio ad incasso su paratia. Deve essere installato perpendicolarmente all'asse longitudinale dell'imbarcazione e a una distanza sufficiente da oggetti metallici, alt-altoparlanti, tergicri-i e altri elementi che potrebbero disturbare il campo magnetico.

• Montaggio su paratia
• Illuminazione rossa integrata a 12 V
• Angolo di montaggio indicato da +10° a +110°
• Compensatore disponibile come optional qualora fosse necessaria una correzione

Si raccomanda la compensazione quando la deviazione supera i 5°. Il produttore consiglia inoltre di controllare la bussola una volta all’anno, nonché dopo l’installazione di apparecchiature che potrebbero causare interferenze magnetiche. Viene fornita una copertura protettiva da utilizzare quando la bussola non è in uso.

CARATTERISTICHE PRINCIPALI:

• L x l: 135 x 156 mm
• Bussola per montaggio su parete
• Capsula a vista da 100 mm
• Precisione dichiarata di +/-- 0,5°
• Inclinometro integrato con precisione dichiarata di ±- 0,5°
• Tre linee di riferimento per la lettura da diverse posizioni
• Sospensione cardanica adatta a un'inclinazione laterale fino a 45°

CONTENUTO DELLA CONFEZIONE:

• 1 - Bussola Silva 102B/H
• 1 - Copertura protettiva
• 1 - Kit di montaggio
• 1 - Documentazione in formato PDF
