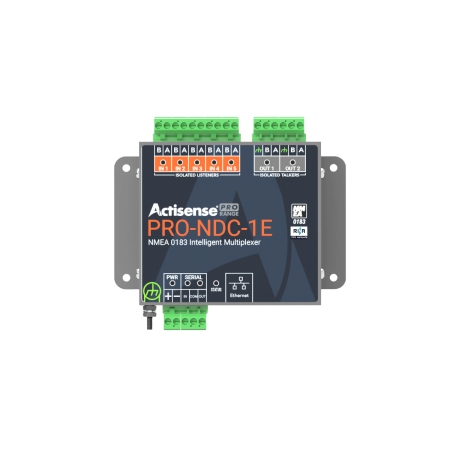

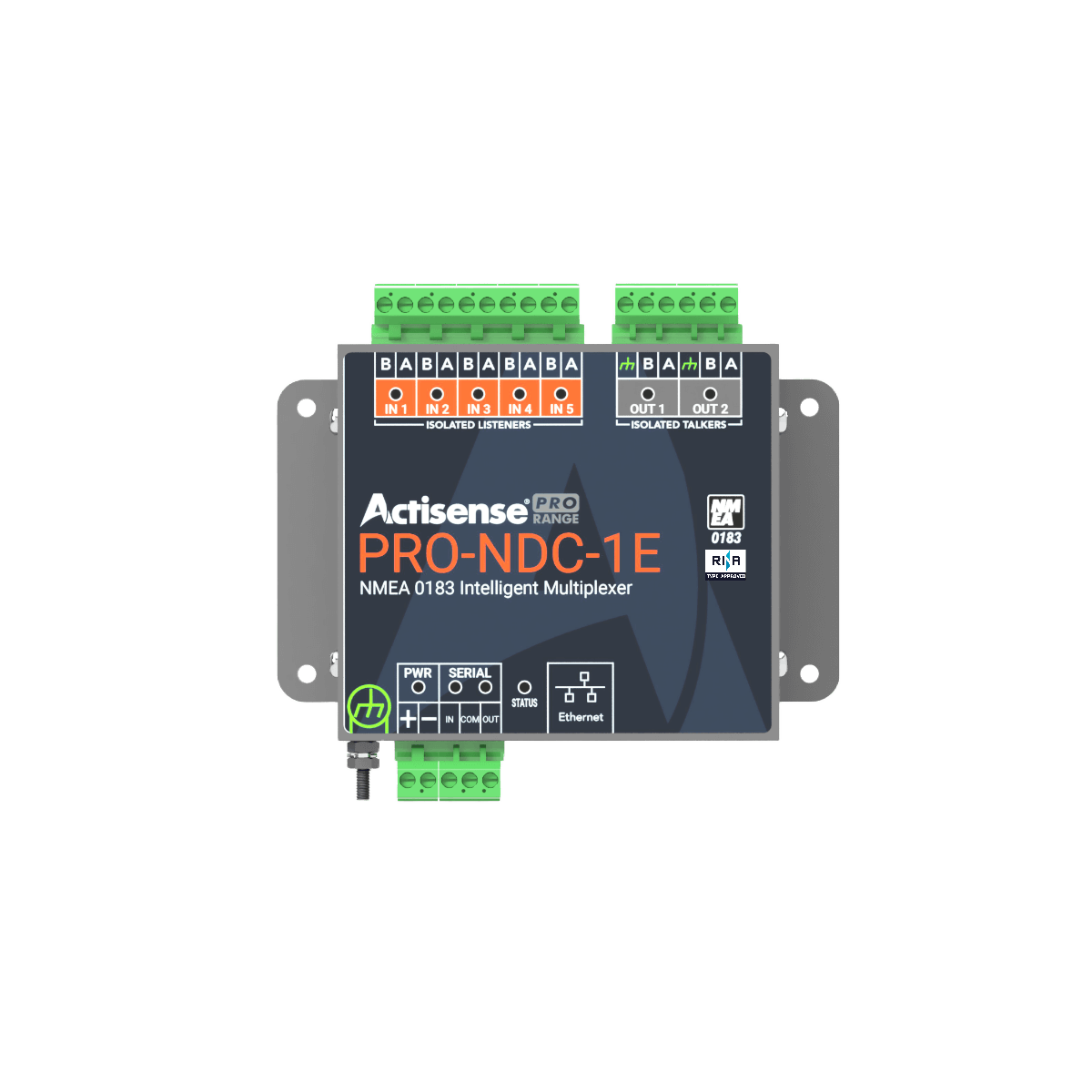

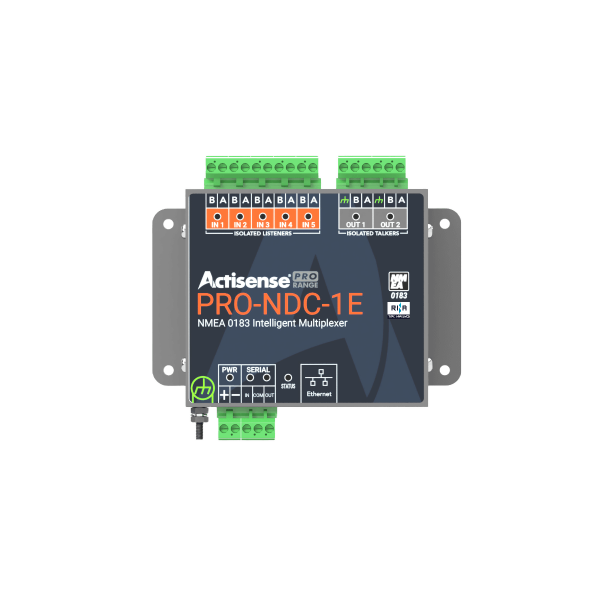

Multiplexer NMEA0183 - PRO-NDC-1E

ACTISENSE - Box multiplexer NMEA0183 - PRO-NDC-1E

I multiplexer sono generalmente utilizzati per combinare l'uscita dati di diversi strumenti in un numero inferiore di uscite. Poiché non è possibile collegare due altoparlanti-direttamente a un ascoltatore, un multiplexer consente di trasmettere i dati attraverso un unico collegamento di altoparlanti-.

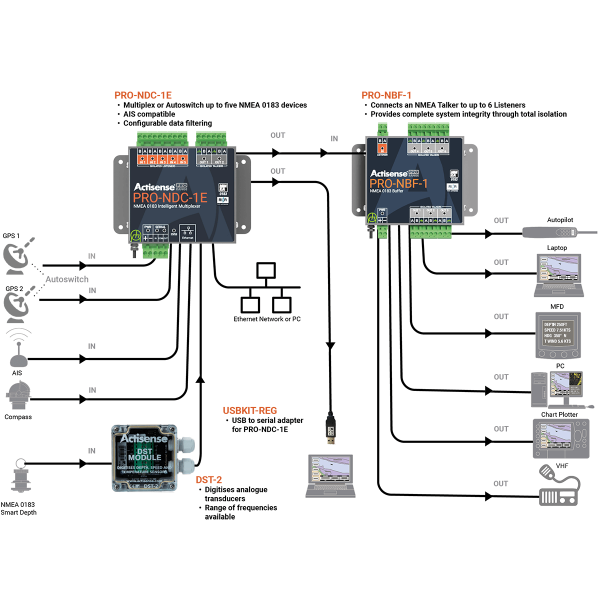

Questo è il caso, ad esempio, di un'imbarcazione commerciale dotata di diversi strumenti NMEA 0183 (GPS, vento, AIS e profondità). Il PRO-NDC-1E consente di combinare tutti questi dati e di inviarli a un display o di convertirli in NMEA 2000 tramite un NGX.

Con il PRO-NDC-1E, i dati possono essere filtrati, trasmessi o bloccati e controllati, consentendo una maggiore flessibilità e controllo di tutti i dati dello strumento.

Il dispositivo è anche in grado di trasmettere dati NMEA 0183 su Ethernet, il che significa che può collegarsi ad altri sistemi Ethernet esistenti e condividere i dati 0183 con varie applicazioni o dispositivi collegati.

Caratteristiche:

• Porta Ethernet - per la configurazione, la diagnostica e la condivisione dei dati NMEA 0183
• 6 ingressi NMEA 0183 isolati OPTO (inclusa la porta seriale)
• 3 uscite ISO-Drive NMEA 0183 (inclusa porta seriale)
• Filtraggio/indirizzamento avanzato dei dati
• Velocità di trasmissione in ingresso e in uscita configurabili
• Modalità autoswitch disponibile per la ridondanza del sistema
• Porta seriale - per la configurazione, la diagnostica o come ingresso/uscita NMEA 0183 supplementare
• Gli aggiornamenti gratuiti del firmware mantengono il dispositivo a prova di futuro
• LED di alimentazione per indicare lo stato di funzionamento
• LED Rx per indicare i dati in ingresso
• LED di stato (bicolore) per indicare il sovraccarico dei dati di uscita o una serie di altre condizioni
• Montaggio su guida DIN o a pannello
• Connettori a vite plug-in per un'installazione rapida e semplice
• Tensione di alimentazione in ingresso da 9 a 35 V CC
• Corrente di alimentazione in ingresso 150mA max a 12 V CC (tutte le uscite a piena potenza su carichi di 100 ohm)
• Protezione d'ingresso Inversione continua di polarità, sovratensione transitoria e protezione ESD
• Connettore di alimentazione in ingresso Terminale a vite inseribile a 2 vie, passo 5,08 mm (da 12 a 30 AWG)
• Numero di porte di ingresso: 5 isolate NMEA 0183
• Numero di porte di uscita / Talker: 2 Talker NMEA 0183 isolati
• Completamente compatibile con NMEA 0183, RS422 e RS232. Compatibile con RS485
• Velocità di trasmissione: da 4800 a 38400 bps
• Dimensioni 139 mm (L) x 98 mm (A) x 26 mm (P)
• Peso 360 g
