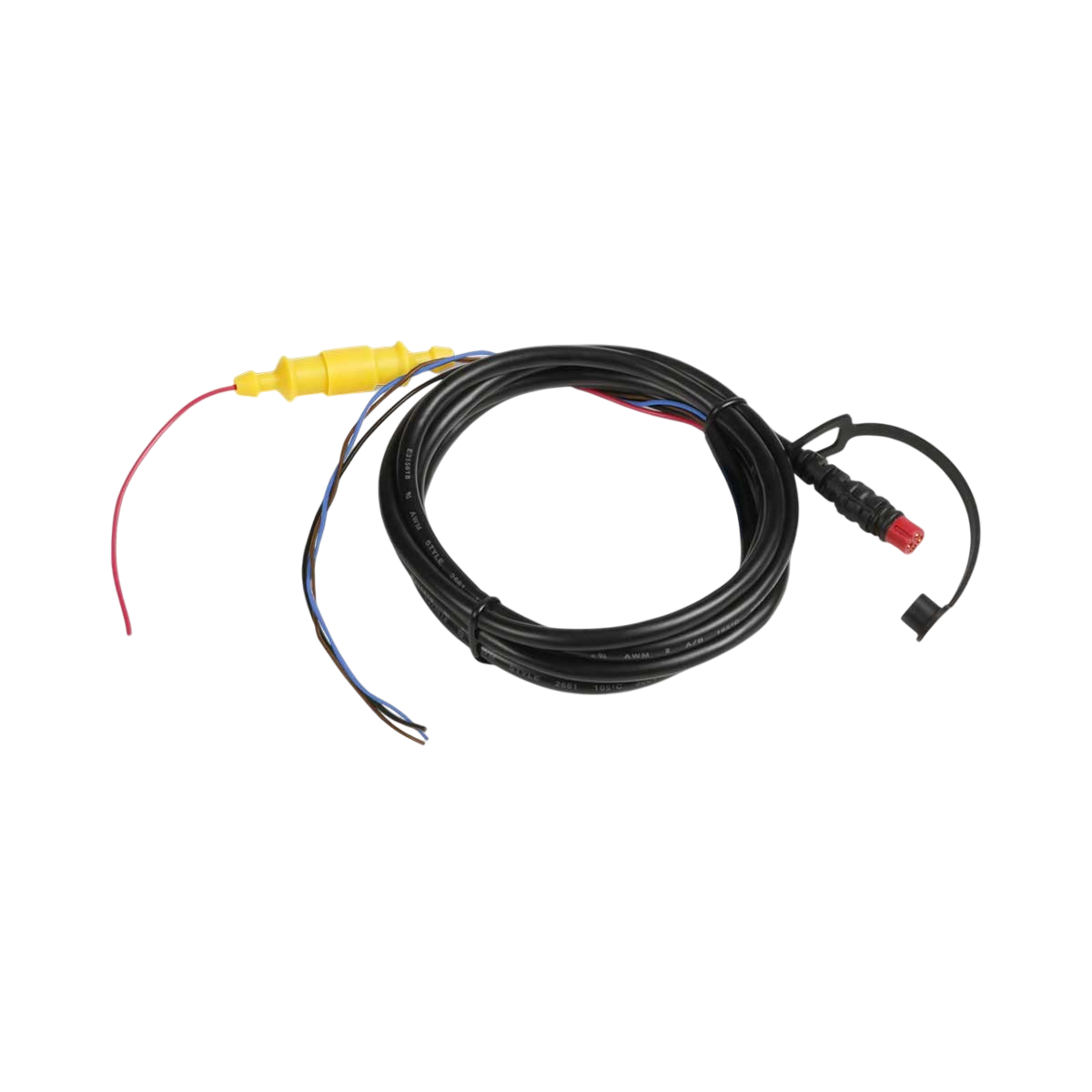

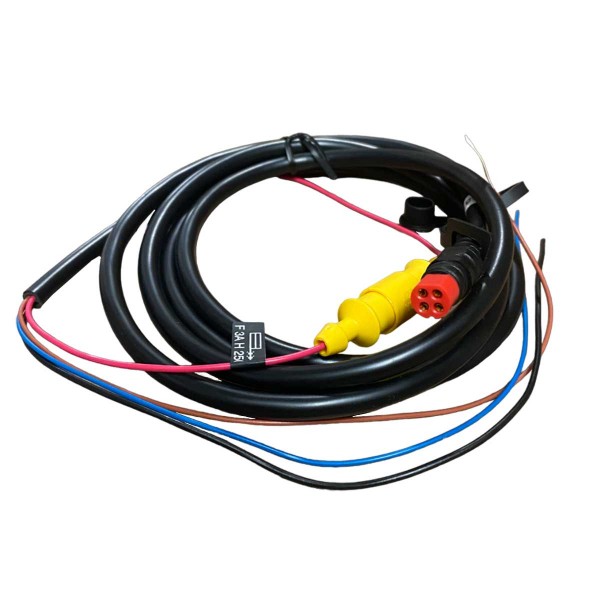

Cavo di alimentazione Striker e Echomap 4x/5x/6x - 4 pin
Rif.
010-12199-04
Il cavo di alimentazione/dati Garmin a 4-pin è un cavo per gli ecoscandagli Garmin tipo EchoMap 42DV/52DV e EchoMap Plus 42CV / 62CV e per tutta la serie Striker di Garmin.
Consentirà di disporre di una seconda alimentazione, per una stazione secondaria, un'alimentazione di riserva o semplicemente per alimentare il dispositivo in un luogo diverso dall'imbarcazione.
24,30 €
Tasse incluse
Prezzo al pubblico
25,41 €
Prezzo tasse escluse / DOM TOM
19,92 €
010-12199-04
Recensioni clienti (0)
Domande e risposte (1)
Bonjour, j'ai récemment acheté un Striker Vivid et je rencontre quelques difficultés pour le brancher correctement à la batterie. Le câble d'alimentation fourni avec l'appareil comporte 4 fils de couleurs différentes : marron, bleu, noir et rouge. Je voudrais savoir quels fils je dois brancher aux bornes positives et négatives de la batterie. Que dois-je faire des 2 autres fils restants ?
D'autre part, j'ai remarqué à l'arrière de l'écran de l'appareil une cosse de couleur jaune. Pourriez-vous m'éclairer sur sa fonction ?
Bernard, il 31/05/2024
Bonjour, pour le branchement électrique de l'appareil Striker Vivid à la batterie, il faut connecter :
- Le fil rouge à la borne positive (+) de la batterie
- Le fil noir à la borne négative (-) de la batterie
Pour les deux autres fils marron et bleu, ils ne sont pas nécessaires pour l'alimentation de base de l'appareil. Vous pouvez les isoler à l'aide d'un morceau de ruban adhésif afin qu'ils ne risquent pas de court-circuiter.
Ces fils marron et bleu servent en réalité à la communication de données entre votre appareil et un autre modèle de la même gamme, si vous souhaitez utiliser cette fonctionnalité avancée.
Concernant la cosse jaune au dos de l'appareil, c'est la "mise à la terre", elle doit être reliée à la masse.
N'hésitez pas à consulter la notice d'installation, le câblage est expliqué en page 2 : https://static.garmin.com/pumac/STRIKER_Vivid_5_7_9_install.pdf
