Taglio-batteria relè bistabile 24V 500A

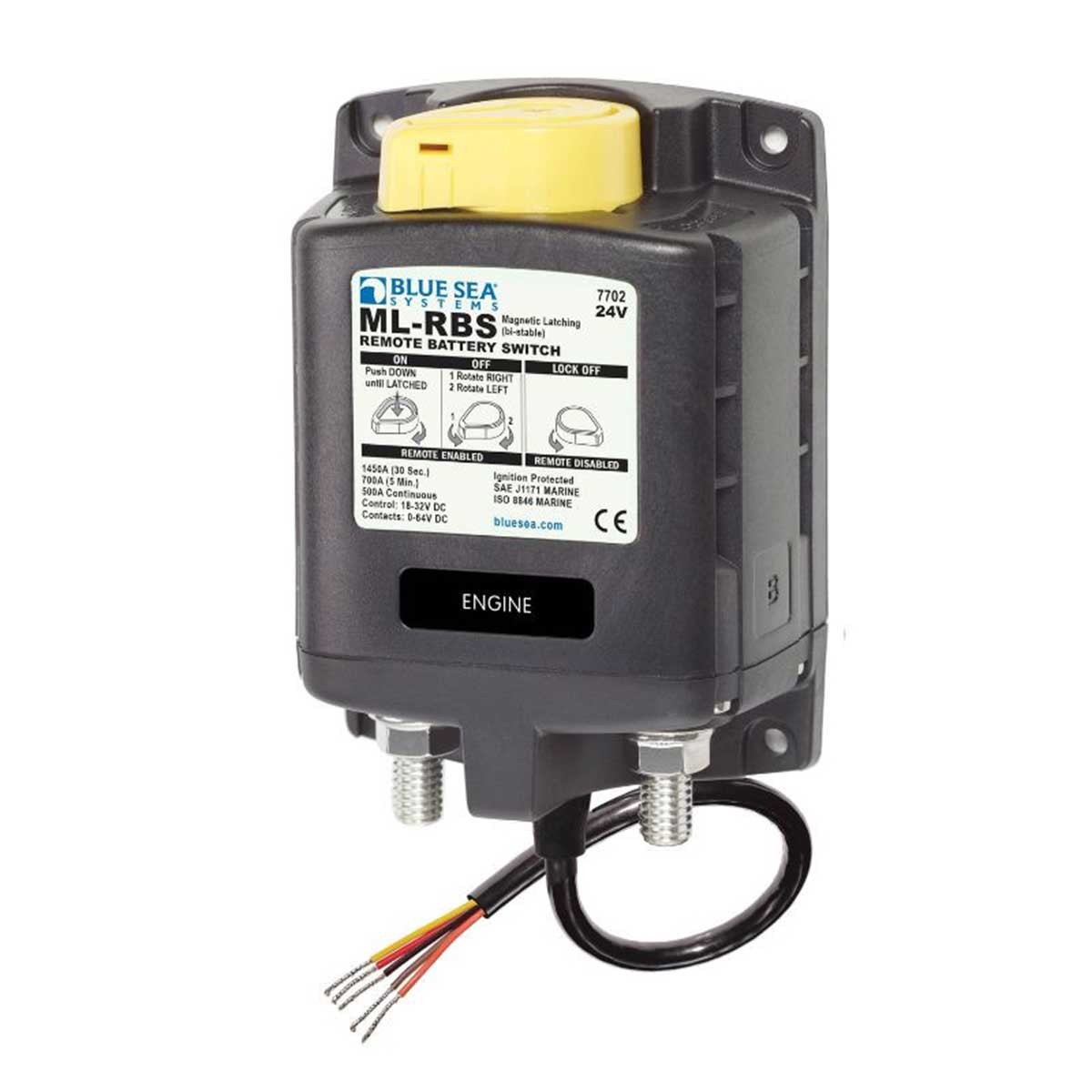

RELÈ BISTABILE BLUE SEA SYSTEMS 24V 500A

La protezione da sovratensione e sottotensione protegge le batterie di collegamento e quindi le batterie di servizio dalle sovratensioni causate da un alternatore difettoso.

Per proteggere le delicate apparecchiature elettroniche di bordo da cadute di tensione o interferenze, il relè può anche essere utilizzato per isolare le batterie di servizio durante i periodi di avviamento.

Indipendentemente dalla modalità di funzionamento -, il consumo interno è estremamente ridotto (40 mA).

Specifiche tecniche :

Alimentazione DC

• versione 24 V: > 32,4 V

Corrente DC :

• 2500 A per 10 secondi
• 700 A per 5 min.
• 500 A costante

Consumo di energia :

• in funzione =
• commutazione a breve termine (20 msec.) =

Funzioni dei relè :

Attivato

• dopo 30 secondi a 27 V
• dopo 90 secondi a 26 V

Connessioni :

• Relè = 2 dadi filettati da 10 mm (3/8 "-16), coppia 15,8 Nm (140 in-lb),
• 6 fili stagnati di colore diverso.

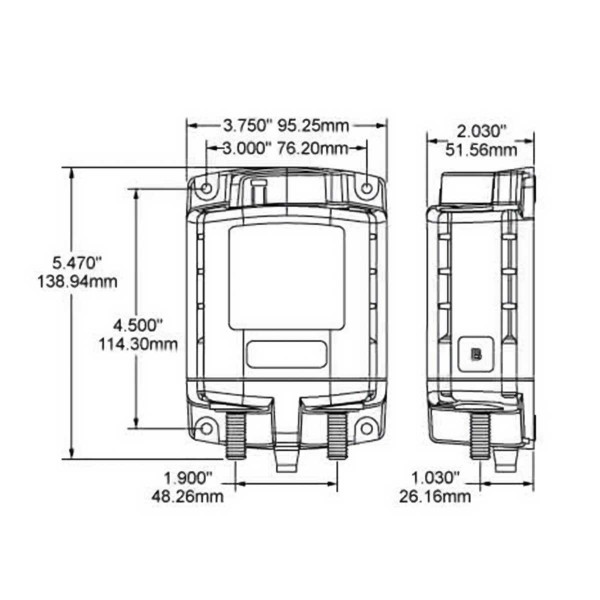

Dimensioni :

• 139 x 95 x 51,5 mm.

Peso:

• 0,93 kg (2,06 lb)

Attenzione:

Questo relè di carica è progettato per l'uso su un circuito cablato con batterie al piombo-acido (comprese quelle AGM e al gel).

Monitora i livelli di tensione corrispondenti ai tipi di batterie al piombo-e si attiva o disattiva quando vengono raggiunti determinati livelli.

Si sconsiglia vivamente di utilizzare questo relè in combinazione con batterie LiFe(Y)PO4, poiché le tensioni nominali più elevate o gli intervalli di tensione operativa di questi tipi di batterie non sono compatibili con i livelli delle batterie al piombo-.
