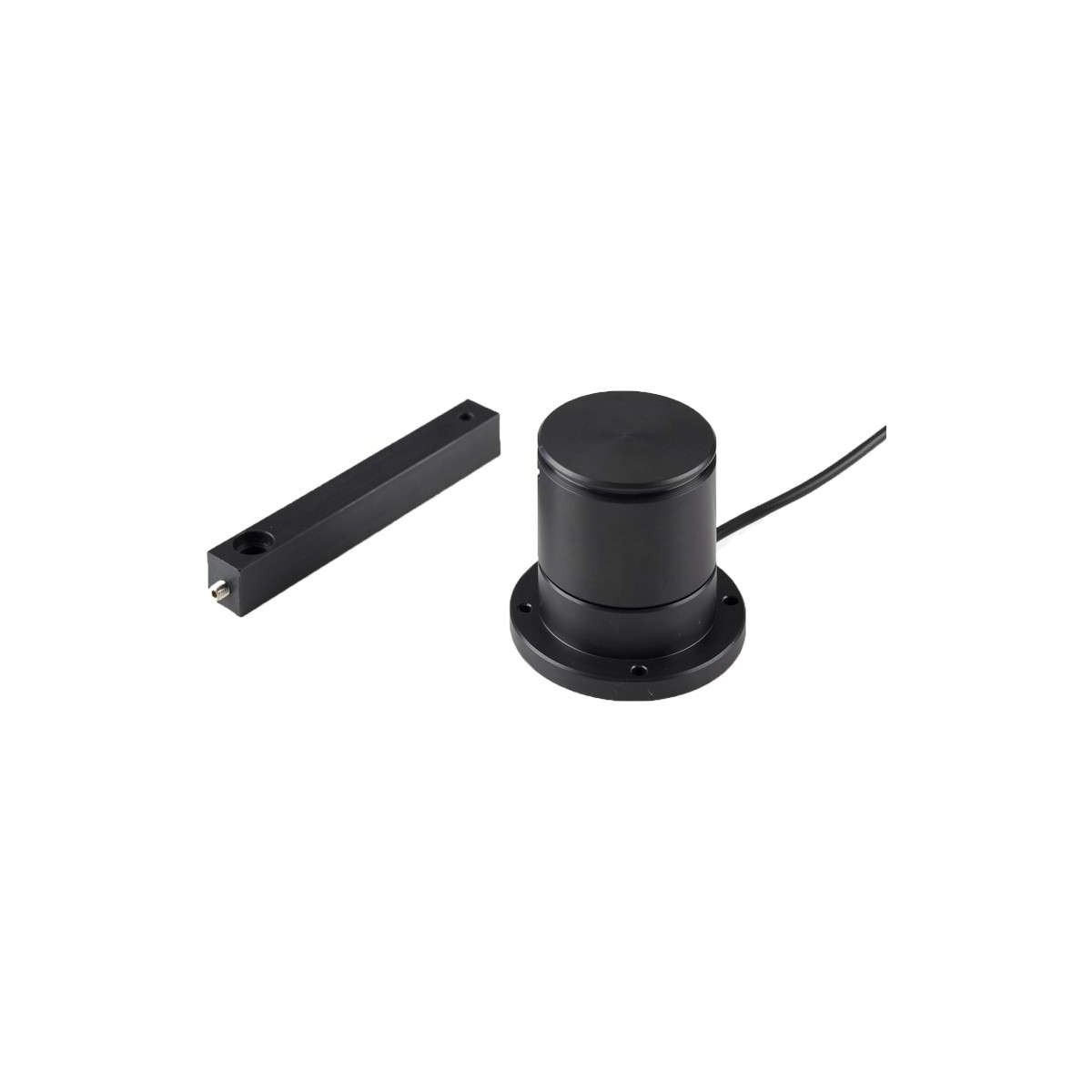

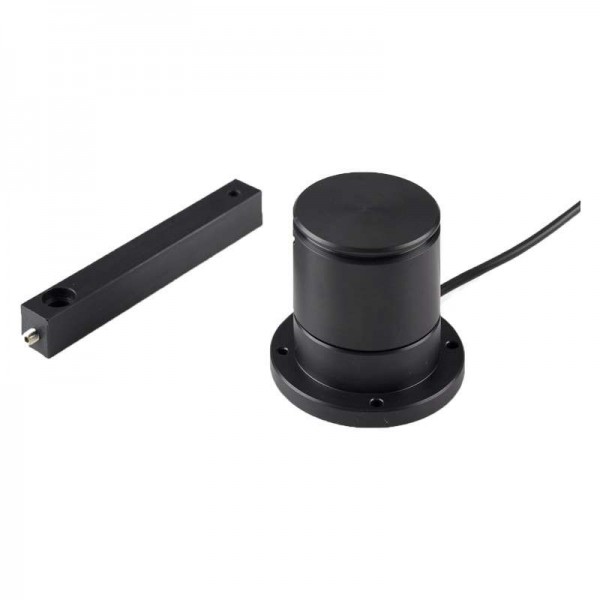

Sensore dell'angolo dell'albero

ANGOLO D'ALBERO

Per calcolare correttamente l'angolo del vento di un albero rotante, è necessario compensare i dati sull'angolo di rotazione forniti dal sensore di direzione del vento (MHU).

Grazie alla posizione esposta in cui viene solitamente montato (alla base dell'albero), è stato progettato per resistere alle intemperie, compreso l'impatto delle onde.

Il sensore può essere fornito con una puleggia di rotazione per la rotazione dell'albero o con un braccio rotante da utilizzare in un sistema autopilota. I dati di rotazione vengono inviati direttamente al bus nke, un'interfaccia inclusa.

A seconda del diametro della puleggia secondaria a cui è collegato il sensore, è possibile inserire un coefficiente di calibrazione.

INTERFACCIA MONITOR ANALOGICO

Ideale per i sensori standard (sensore dell'angolo d'albero, sensore dell'angolo di chiglia, indicatori di serbatoio), consente di visualizzare i dati del sensore su tutti i display Topline.

Per gli altri sensori personalizzati, i dati vengono visualizzati in multigrafico su un canale dinamico configurabile: scelta del formato dell'unità e dell'etichetta. Visualizzazione analogica o digitale.

Fino a 8 canali personalizzabili!

Nota:
Configurazione dell'interfaccia personalizzata tramite NKE.

CARATTERISTICHE PRINCIPALI :

• Linearità: 2%
• Risoluzione: 0,1 °
• Consumo di energia: 15mA
• Alimentazione: da 10 a 16Vdc
• Tenuta: IP54 per l'interfaccia
• Tenuta: IP67 per il sensore
• Campo di misura: -170 ° a +170 °
• Temperatura di funzionamento: -da 10°C a +50°C

CONTENUTO DELLA CONFEZIONE :

• 1 - Sensore angolare
• 1 - Cavo da 3 m
• 1 - Interfaccia monitor analogico (a seconda della versione)
• 1 - Cavo bus (a seconda della versione)
• 1 - Documentazione in PDF
