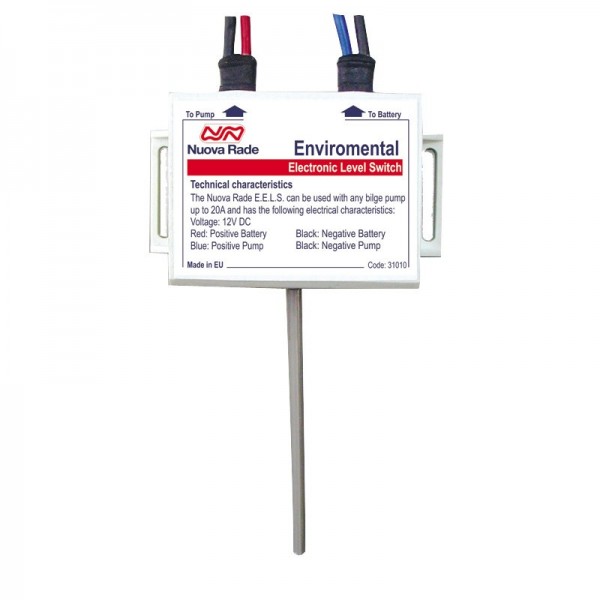

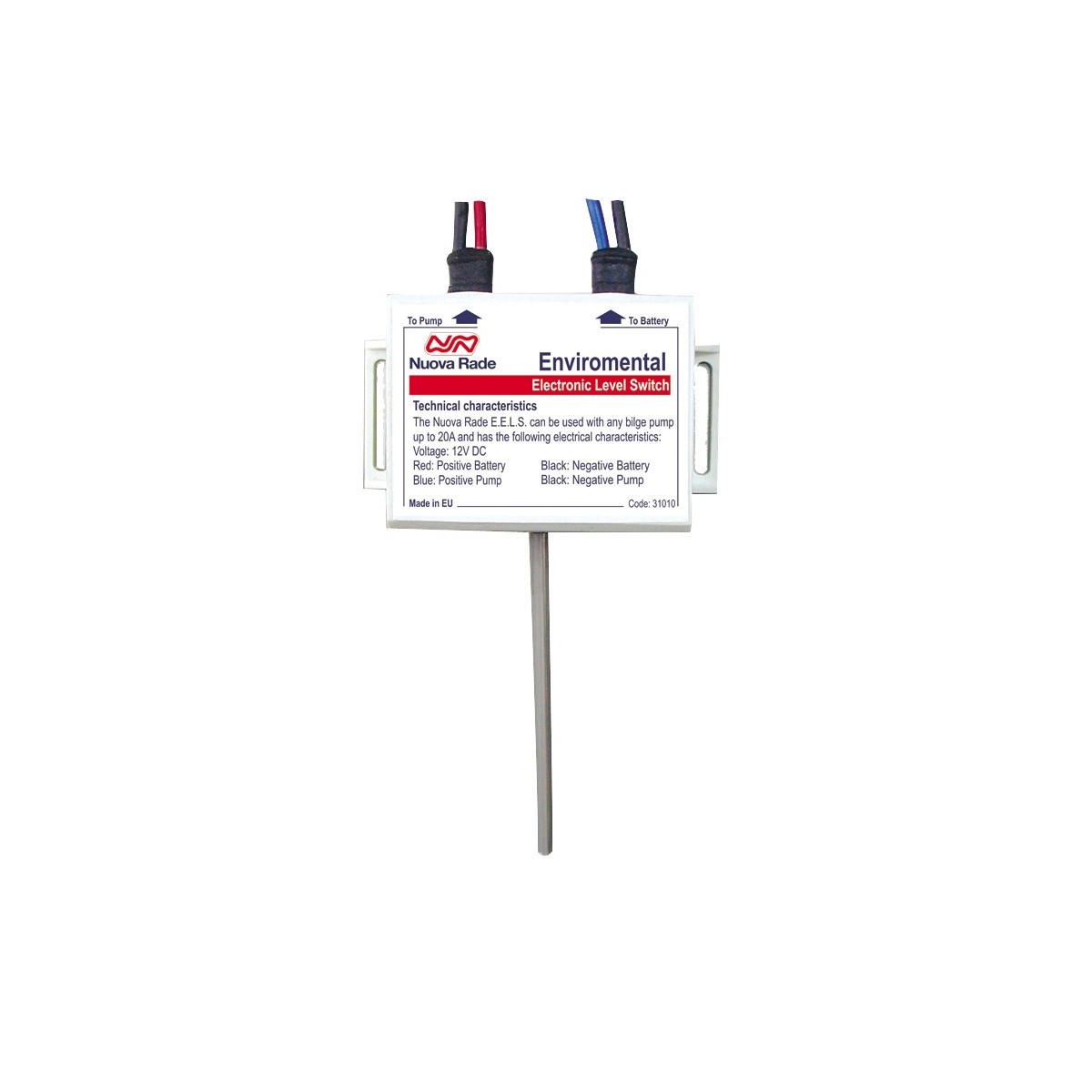

Interruttore di livello elettronico ambientale E.E.L.S

Interruttore di livello elettronico ambientale E.E.L.S

L'interruttore di livello elettronico ambientale è l'innovazione più recente, perché funziona con un sensore elettronico, invece che con la pressione dell'aria o con qualsiasi altra parte mobile. È stato progettato per rilevare il livello dell'acqua con grande precisione e accuratezza, offrendo il miglior risultato possibile. Uno dei vantaggi principali diE.E.L.S è il rispetto dell'ambiente. Nuova Rade ha progettato questo interruttore in modo che funzioni solo quando rileva l'acqua. Se rileva quantità di idrocarburi, come il petrolio, arresta la pompa di sentina, evitando così di inquinare. Montato verticalmente sullo scafo,E.E.L.S è collegato in linea con le pompe di sentina, anche quelle di maggiore potenza. Inoltre, il suo design compatto consente una maggiore libertà di movimento. Altre caratteristiche sono i contatti elettrici isolati, il resistente involucro in nylon e ABS e l'impermeabilità al 100%.

Impermeabile.

Specifiche tecniche

L'interruttore di livello elettronico può essere utilizzato con qualsiasi pompa di sentina fino a 22A.

Specifiche elettriche:

Tensione: 12 V CC.

Collegamento al circuito principale: In linea

Corrente massima: 22A.

Come si collega l'interruttore di livello elettronico?

Collegare un interruttore per attivare il funzionamento automatico della pompa di sentina online al polo positivo della batteria. È inoltre necessario collegare un fusibile in linea, a seconda della corrente della pompa di sentina e fino a un massimo di 22A (vedere le istruzioni del produttore). I fili dell'interruttore di livello elettronico che sono collegati ai poli della batteria sono ROSSO (+) e NERO (-). L'altra coppia di fili,

ATTENZIONE!

È necessario rispettare la polarità quando si effettuano i collegamenti, altrimenti si rischia di produrre un corto circuito-che danneggerebbe il circuito dell'interruttore di livello elettronico. Controllare la polarità prima di attivare il nuovo interruttore a galleggiante.

CABLAGGIO

Nero : Negativo (-)

Rosso - Blu : Positivo (+)

Nero - Rosso: Collegamento alla batteria

Nero - Blu : Collegamento pompa di sentina
