Attuatore lineare compatto di classe B - Tipo 2 per GHP 12

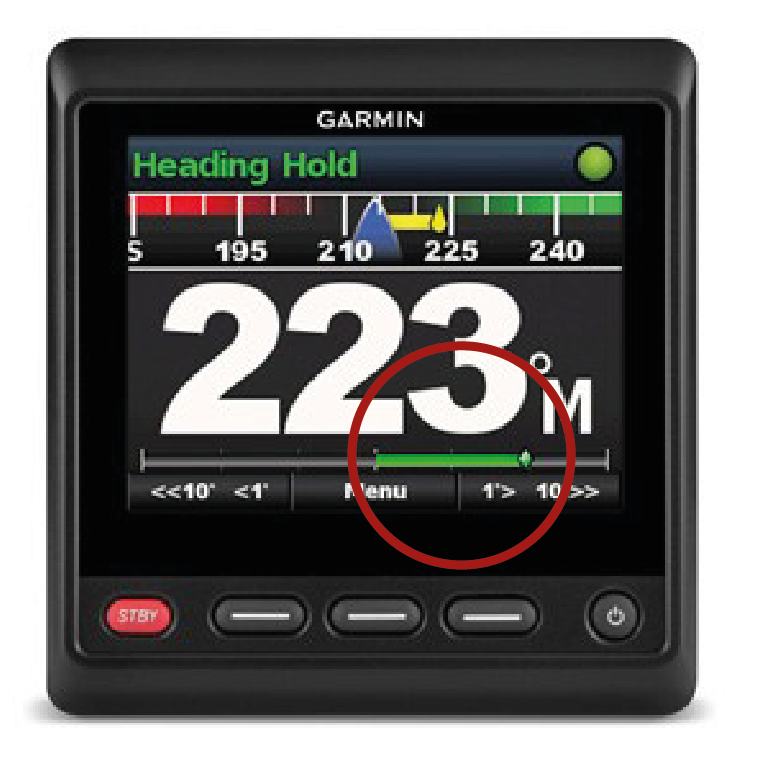

SENSORE DELL'ANGOLO DEL TIMONE

Incorpora un sensore dell'angolo del timone per visualizzare la posizione del timone sul controller dell'autopilota, consentendo di:

• Conoscere la posizione del timone senza doversi voltare
• Garantire manovre fluide ed evitare la "sovracompensazione"
• Evitare l'usura eccessiva o il danneggiamento dell'attuatore quando raggiunge il suo limite di arresto.

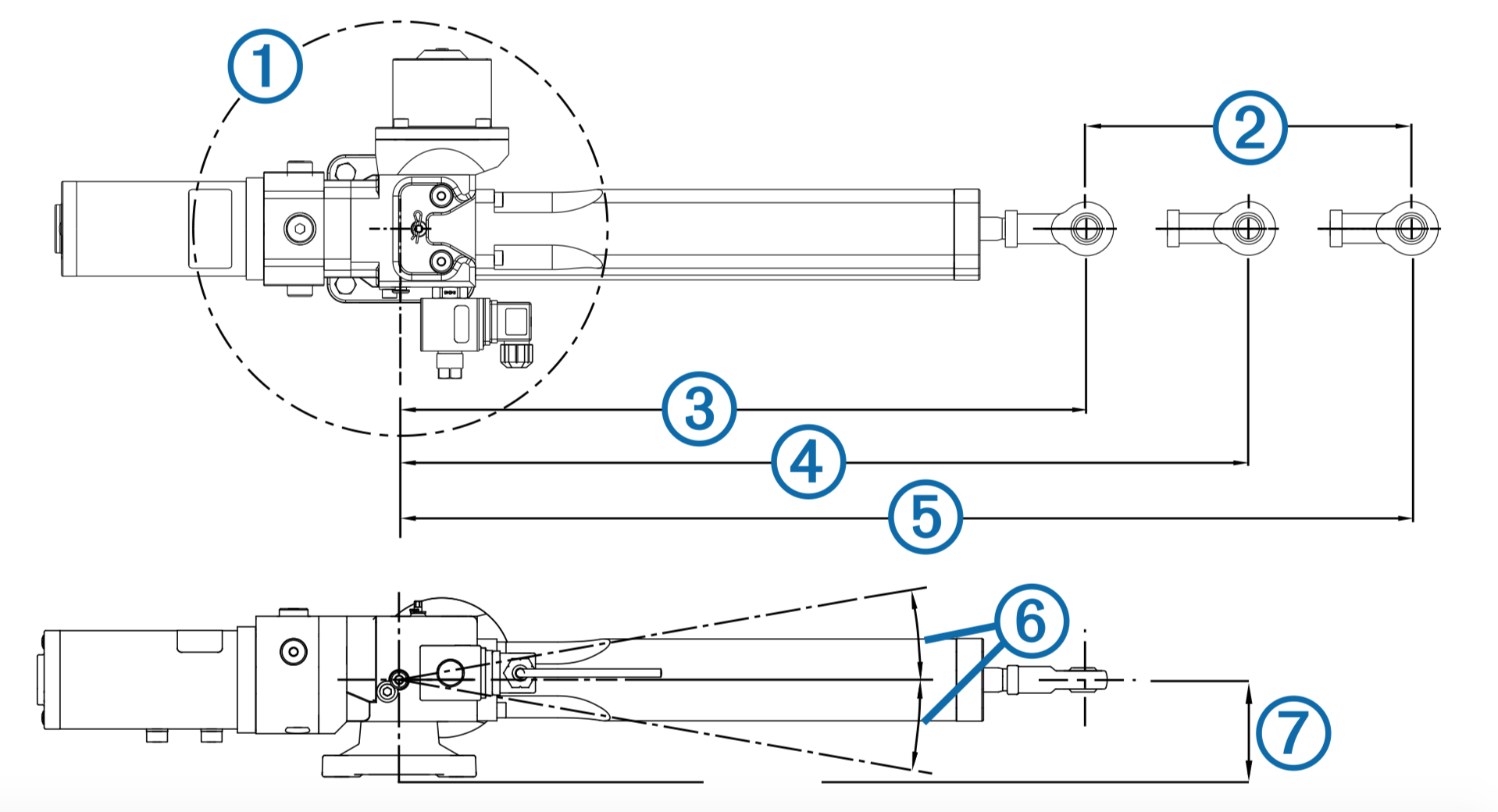

DIMENSIONI DEL CILINDRO

• 1: Raggio di rotazione (360°)

• 2: Corsa del cilindro (254 mm)

• 3: Distanza dal centro del piede di montaggio al bullone della barra a stelo completamente retratto (446,5 mm)

• 4: Distanza dal centro del piede di montaggio al bullone della barra quando la barra è centrata (573,5 mm )

• 5: Distanza dal centro del piede di montaggio al bullone della barra quando la barra è completamente estesa (700,5 mm)

• 6: Angolo massimo di inclinazione del cilindro a fine corsa. Il superamento di questo angolo può danneggiare l'unità di potenza. (10° a-sopra o-sotto il centro )

• 7: Distanza dal centro dello stelodel cilindro alla base del cilindro a riposo (64 mm)

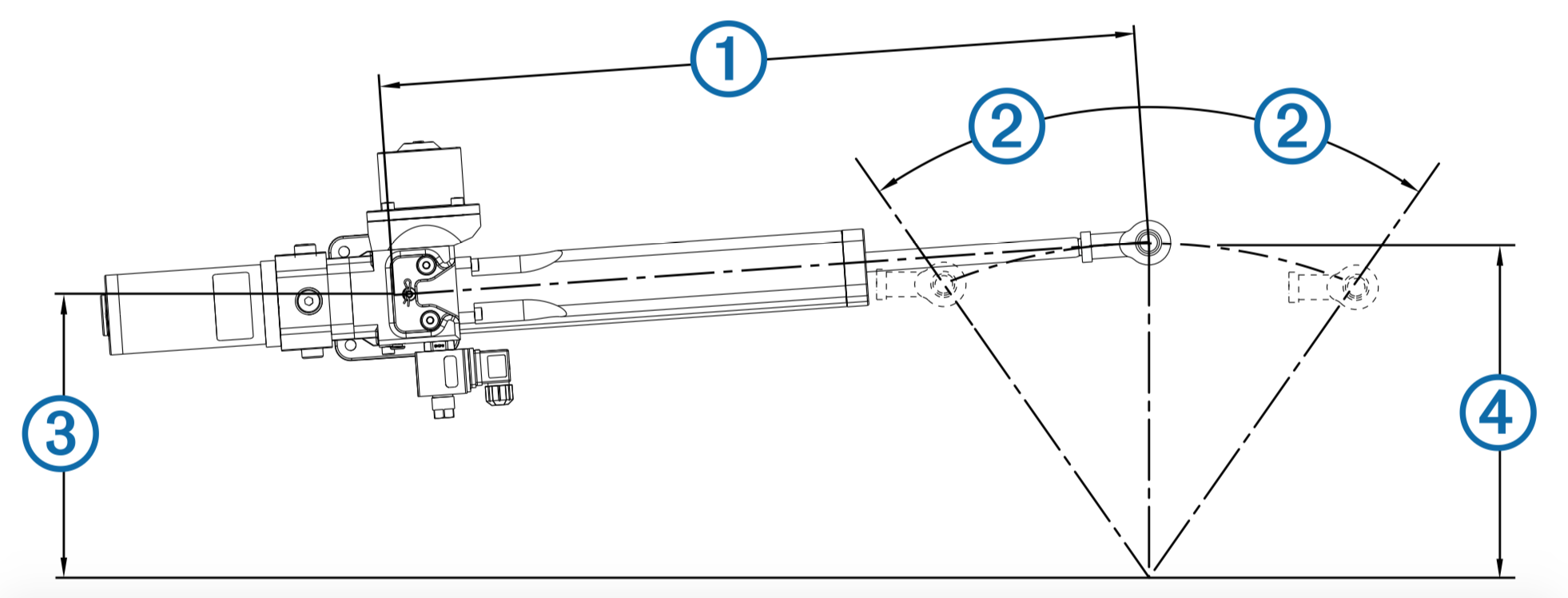

ESEMPIO DI INSTALLAZIONE DEL CILINDRO

• 1: Distanza dal centro del piede di montaggiodel cilindro al bullone della barra quando la barra è centrata (575,8 mm)

• 2: Angolo di corsa dalla posizione centrale ai fermi fisici installati (35°)

• 3: distanza dal centro del piede di montaggiodel cilindro alla posizione relativa della punta della barra (174,7 mm)

• 4: Distanza dal centro del bullone della barra alla punta della barra (213 mm)

PUNTI PRINCIPALI :

• Spinta massima: 730 kg
• Lunghezza della corsa: 254 mm
• Tensione di alimentazione: da 10 V a 30 V
• Dimensioni (centrate): 810 x 120 x 225 mm
• Tipo di cilindro: idraulico lineare integrato

CONTENUTO DELLA CONFEZIONE :

• 1 - Attuatore lineare compatto di classe B
