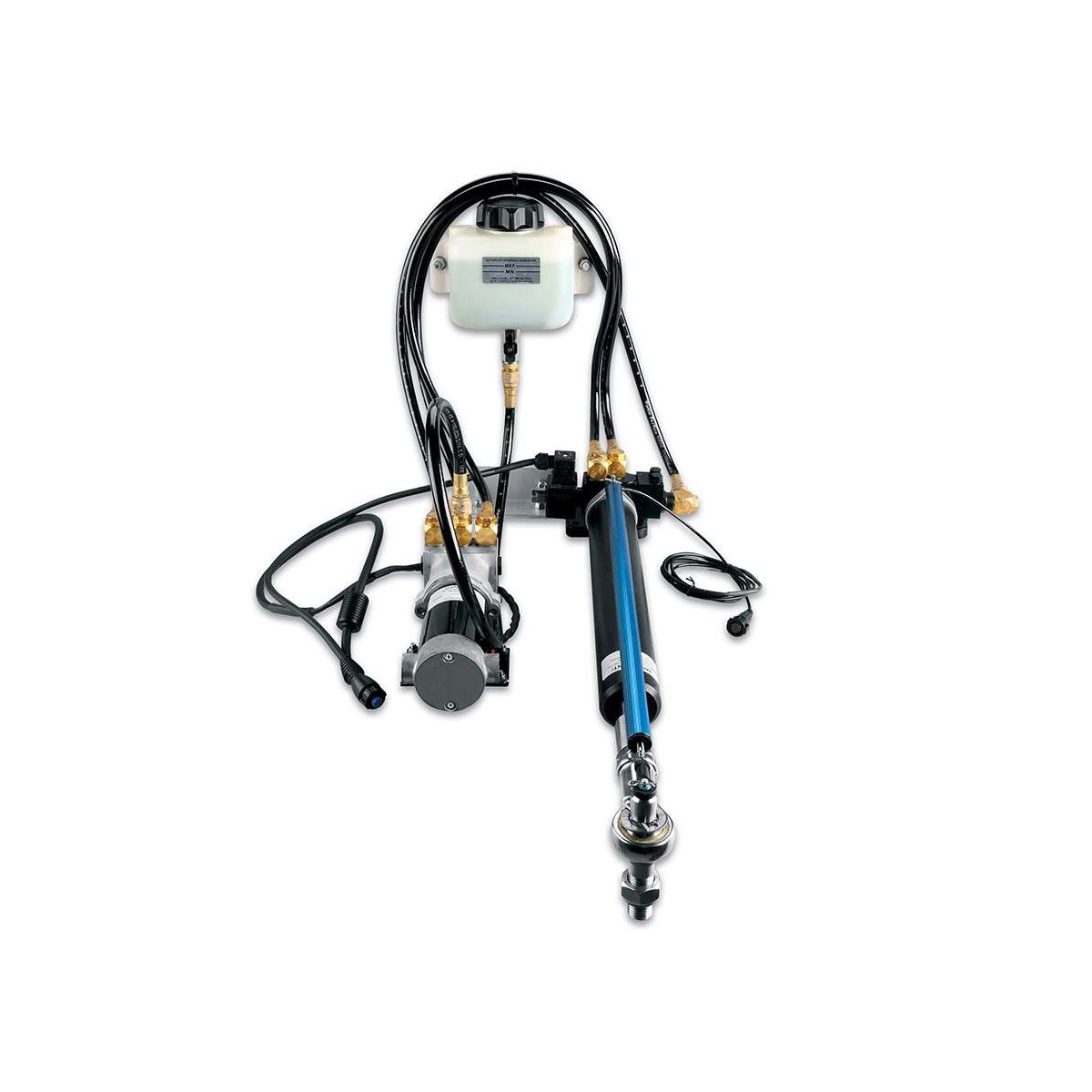

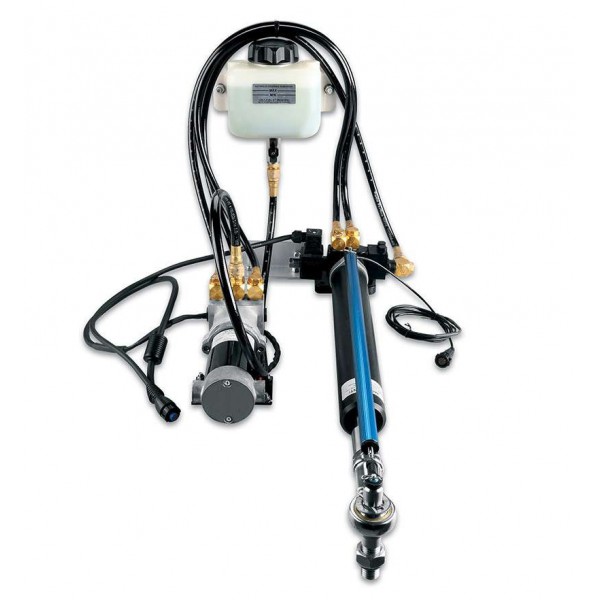

Attuatore lineare di classe B - Tipo 2 per GHP 12

SENSORE DELL'ANGOLO DEL TIMONE

Incorpora un sensore dell'angolo del timone per visualizzare la posizione del timone sul controller dell'autopilota, consentendo di:

• Conoscere la posizione del timone senza bisogno di girarsi

• Garantire manovre fluide ed evitare la "sovracompensazione"

• Evitare l'usura eccessiva o il danneggiamento dell'attuatore quando raggiunge il suo fine corsa.

DIMENSIONI DEL CILINDRO

• 1 : Raggio di rotazione del cilindro intorno al piede di montaggio (360°).

• 2: Distanza della corsa tra la massima estensione e la massima retrazione (305 mm).

• 3: Distanza dal centro del piede di montaggio del martinetto al bullone della barra quando il martinetto è in massima estensione (603,2 mm).

• 4: Distanza dal centro del piede di montaggio del cilindro al bullone della barra quando la barra è a zero (754,9 mm).

• 5: Distanza dal centro del piede di fissaggio del martinetto al bullone della barra quando il martinetto è alla massima estensione (906,8 mm).

• 6: Angolo massimo di inclinazione del cilindro a fine corsa.Se si supera questo angolo, la centralina di comando può essere danneggiata. ( 5° da entrambi i lati del centro).

• 7: Distanza massima di regolazione dell'adattatore del bullone della barra dall'estremità dello stelo del cilindro (15 mm).

• 8: Angolo massimo di inclinazione del bullone della barra a fine corsa (10° rispetto al centro).

• 9: Spessore dell'adattatore del bullone (24,9 mm).

• 10: Distanza dal centro dello stelo al piede di montaggio (51 mm).

ESEMPIO DI INSTALLAZIONE DEL CILINDRO

• 1: Distanza dal centro del piede di montaggio del cilindro al bullone della barra quando la barra è a zero (753,3 mm).

• 2: Angolo da zero ai fine corsa installati (35° ) .

• 3: Distanza dal piede di montaggio del cilindro alla punta della barra (210,4 mm).

• 4: Distanza dal centro del bullone della barra alla punta della barra (257 mm).

• 5: Distanza dal piede del martinetto alla punta della barra quando la barra è a zero ( 753,7 mm).

PUNTI PRINCIPALI :

• Spinta massima: 730 kg
• Lunghezza della corsa: 254 mm
• Dimensioni: 810 x 120 x 225 mm
• Tipo di cilindro: idraulico lineare integrato

CONTENUTO DELLA CONFEZIONE :

• 1 - Attuatore lineare di classe B
