Attuatore lineare di classe B - Tipo 2 per GHP 12

Name: Attuatore lineare di classe B - Tipo 2 per GHP 12
Brand: Garmin

L'attuatore lineare di Classe B è un'unità di potenza Garmin per l'autopilota GHP 12, adatto a barche a vela fino a 35,8 tonnellate.

Per saperne di più Caratteristiche

2.338,23 € Tasse incluse

Prezzo al pubblico

2.672,82 €

-12%

📢 Offerte Lampo

Prezzo al pubblico

2.672,82 €

2.184,23 €

con il codice FLASHSUMMER

-18%

L’offerta termina tra

ou payer en

Prezzo tasse escluse / DOM TOM 1.916,58 €

Quantità

Acquistando questo prodotto potete raccogliere fino a 2338 punti fedeltà. Il carrello avrà un totale di 2338 punti che può essere convertito in un buono di 23,38 €.

Riferimento 010-11573-00

Scheda tecnica

Descrizione
Allegati
Recensioni clienti
Domande e risposte
Prodotti ordinati anche

Descrizione

GARMIN - ATTUATORE LINEARE DI CLASSE B - COMPATTO E POTENTE

L'attuatore lineare di tipo 2 di Garmin completa l'autopilota GHP 12, che viene fornito senza unità di potenza. Il GHP 12 non ha un'unità di potenza, per il semplice motivo che dipende interamente dalla vostra imbarcazione. La scelta dell'attuatore lineare dipenderà quindi dal peso dell'imbarcazione.

L'attuatore lineare Tipo 2 di Garmin può essere utilizzato per imbarcazioni fino a 35,8 tonnellate.


	SENSORE DELL'ANGOLO DEL TIMONE Incorpora un sensore dell'angolo del timone per visualizzare la posizione del timone sul controller dell'autopilota, consentendo di: Conoscere la posizione del timone senza bisogno di girarsi Garantire manovre fluide ed evitare la "sovracompensazione" Evitare l'usura eccessiva o il danneggiamento dell'attuatore quando raggiunge il suo fine corsa.

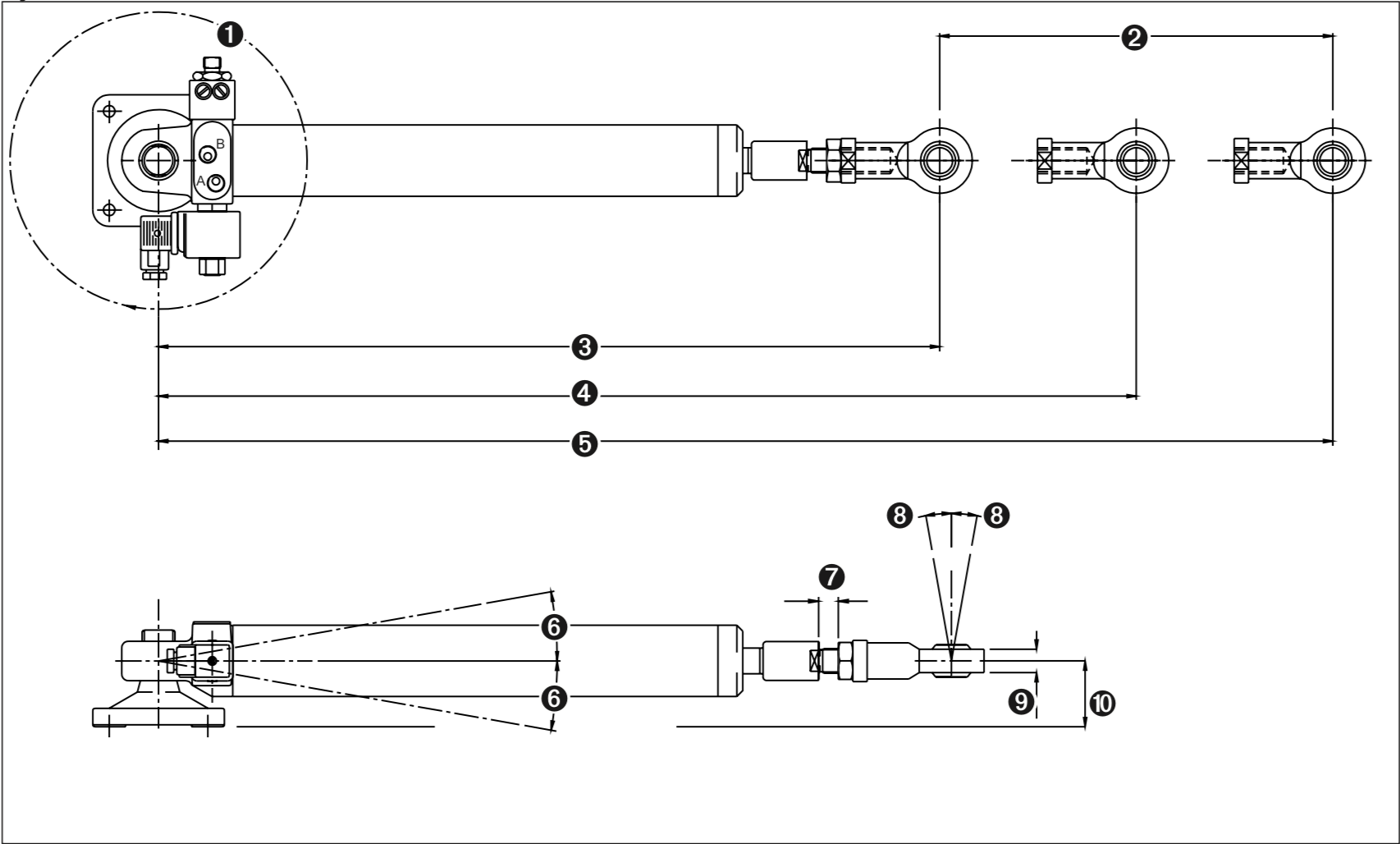

DIMENSIONI DEL CILINDRO 1 : Raggio di rotazione del cilindro intorno al piede di montaggio (360°). 2: Distanza della corsa tra la massima estensione e la massima retrazione (305 mm). 3: Distanza dal centro del piede di montaggio del martinetto al bullone della barra quando il martinetto è in massima estensione (603,2 mm). 4: Distanza dal centro del piede di montaggio del cilindro al bullone della barra quando la barra è a zero (754,9 mm). 5: Distanza dal centro del piede di fissaggio del martinetto al bullone della barra quando il martinetto è alla massima estensione (906,8 mm). 6: Angolo massimo di inclinazione del cilindro a fine corsa.Se si supera questo angolo, la centralina di comando può essere danneggiata. ( 5° da entrambi i lati del centro). 7: Distanza massima di regolazione dell'adattatore del bullone della barra dall'estremità dello stelo del cilindro (15 mm). 8: Angolo massimo di inclinazione del bullone della barra a fine corsa (10° rispetto al centro). 9: Spessore dell'adattatore del bullone (24,9 mm). 10: Distanza dal centro dello stelo al piede di montaggio (51 mm).

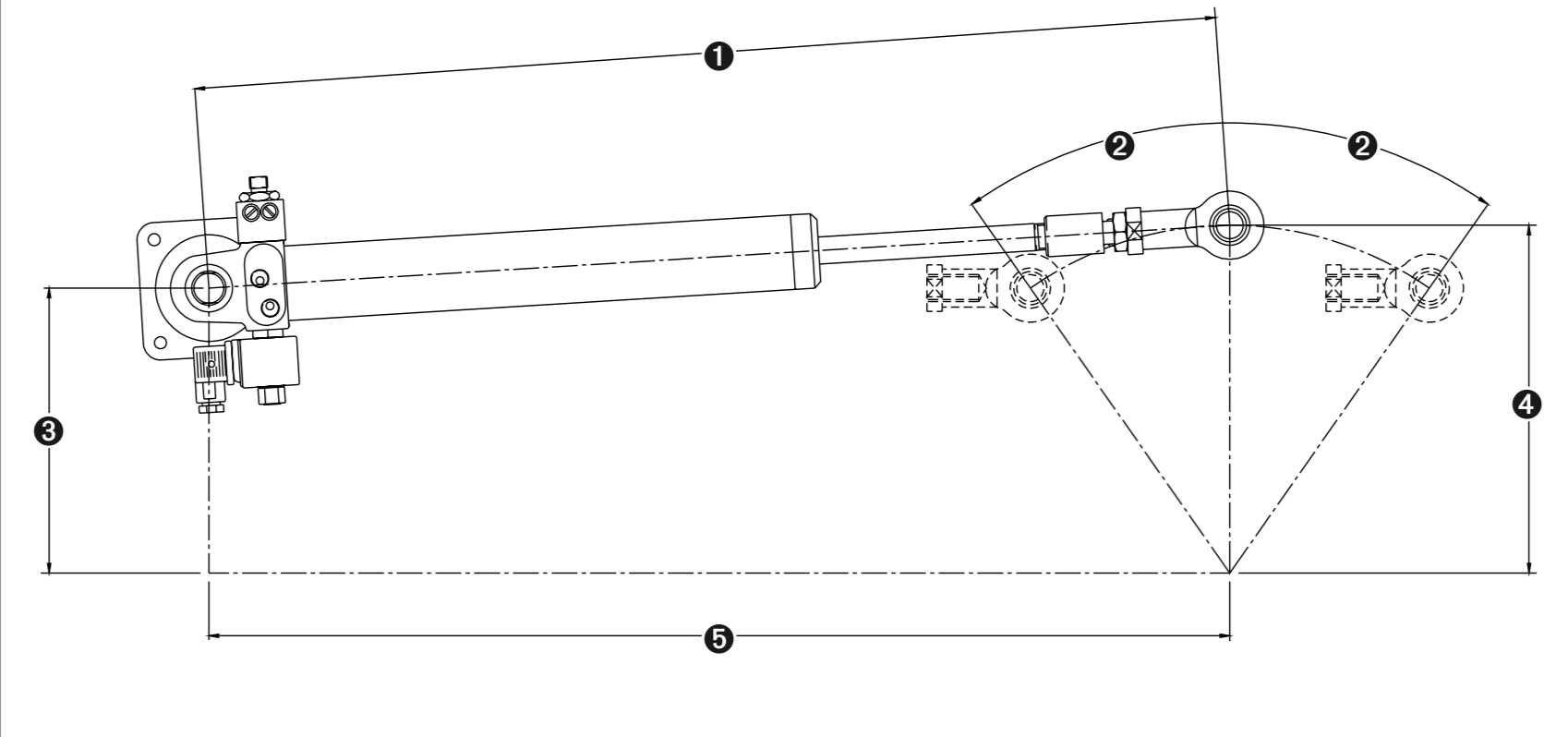

	ESEMPIO DI INSTALLAZIONE DEL CILINDRO 1: Distanza dal centro del piede di montaggio del cilindro al bullone della barra quando la barra è a zero (753,3 mm). 2: Angolo da zero ai fine corsa installati (35° ) . 3: Distanza dal piede di montaggio del cilindro alla punta della barra (210,4 mm). 4: Distanza dal centro del bullone della barra alla punta della barra (257 mm). 5: Distanza dal piede del martinetto alla punta della barra quando la barra è a zero ( 753,7 mm).
