Refrigeratore Magnum compatto con evaporatore piatto

RAFFREDDAMENTO AD ACQUA

Questo tipo di refrigeratore raffreddato ad acqua è particolarmente versatile in termini di installazione, in quanto non è necessario uno spazio ben ventilato per raffreddare il sistema.

Inoltre, è più silenzioso dei sistemi raffreddati ad aria perché non necessita di una ventola per funzionare e rimuovere il calore.

Il sistema è raffreddato da una pompa che aspira acqua di mare, consentendo di raggiungere temperature più basse rispetto all'aria ambiente all'interno dell'imbarcazione.

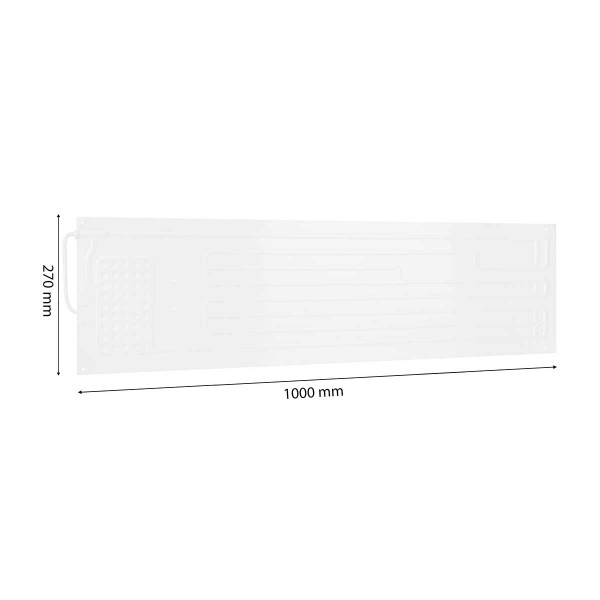

L'evaporatore piatto può essere installato contro le pareti del futuro frigorifero.
È ideale per gli spazi ridotti.

UN CICLO DI REFRIGERAZIONE INFINITO

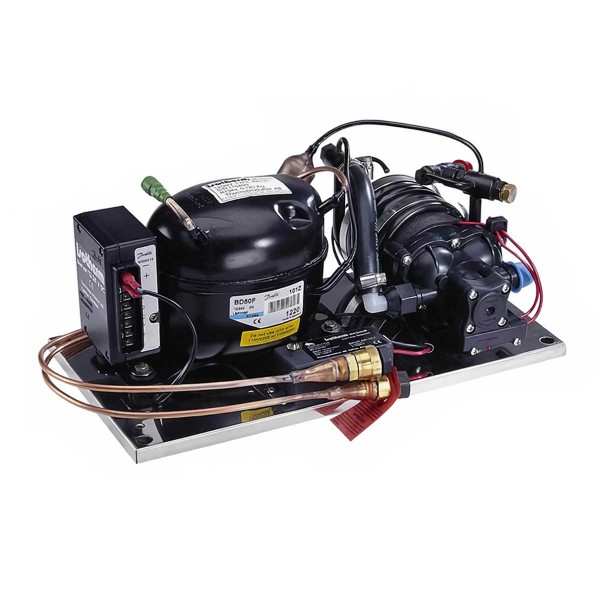

Il gruppo frigorifero Compact Magnum 2513 è stato appositamente progettato per essere alimentato con acqua di mare. Ecco come funziona il sistema

1. Il sistema aspira l'acqua di mare attraverso una presa d'aria situata sotto lo scafo dell'imbarcazione
2. Il refrigerante, solitamente gassoso, viene compresso nel compressore. Questo ne aumenta la pressione e la temperatura
3. Il refrigerante circola attraverso un condensatore e rilascia il suo calore nell'acqua di mare precedentemente aspirata. Il refrigerante passa da gas a liquido.
4. Il refrigerante passa attraverso una valvola di espansione dove la sua pressione diminuisce, raffreddando la sua temperatura. Diventa quindi una miscela di liquido e gas molto fredda e a bassa pressione
5. Questa miscela circola nell'evaporatore, che assorbe il calore dal vano, raffreddando così lo spazio. Assorbendo il calore, il refrigerante evapora e diventa nuovamente un gas a bassa pressione
6. Il ciclo ricomincia quando il compressore aspira il refrigerante gassoso

Queste fasi vengono ripetute più volte per raffreddare i cibi. L'acqua di mare utilizzata per la condensazione viene generalmente scaricata all'esterno dell'imbarcazione dopo aver assorbito il calore del refrigerante.

CARATTERISTICHE PRINCIPALI :

• Evaporatore pieghevole
• Compressore BD50 F
• Installazione facile e veloce
• Modello U260X086P12411AA
• Raffreddamento ad acqua con pompa
• Controllo della temperatura con termostato

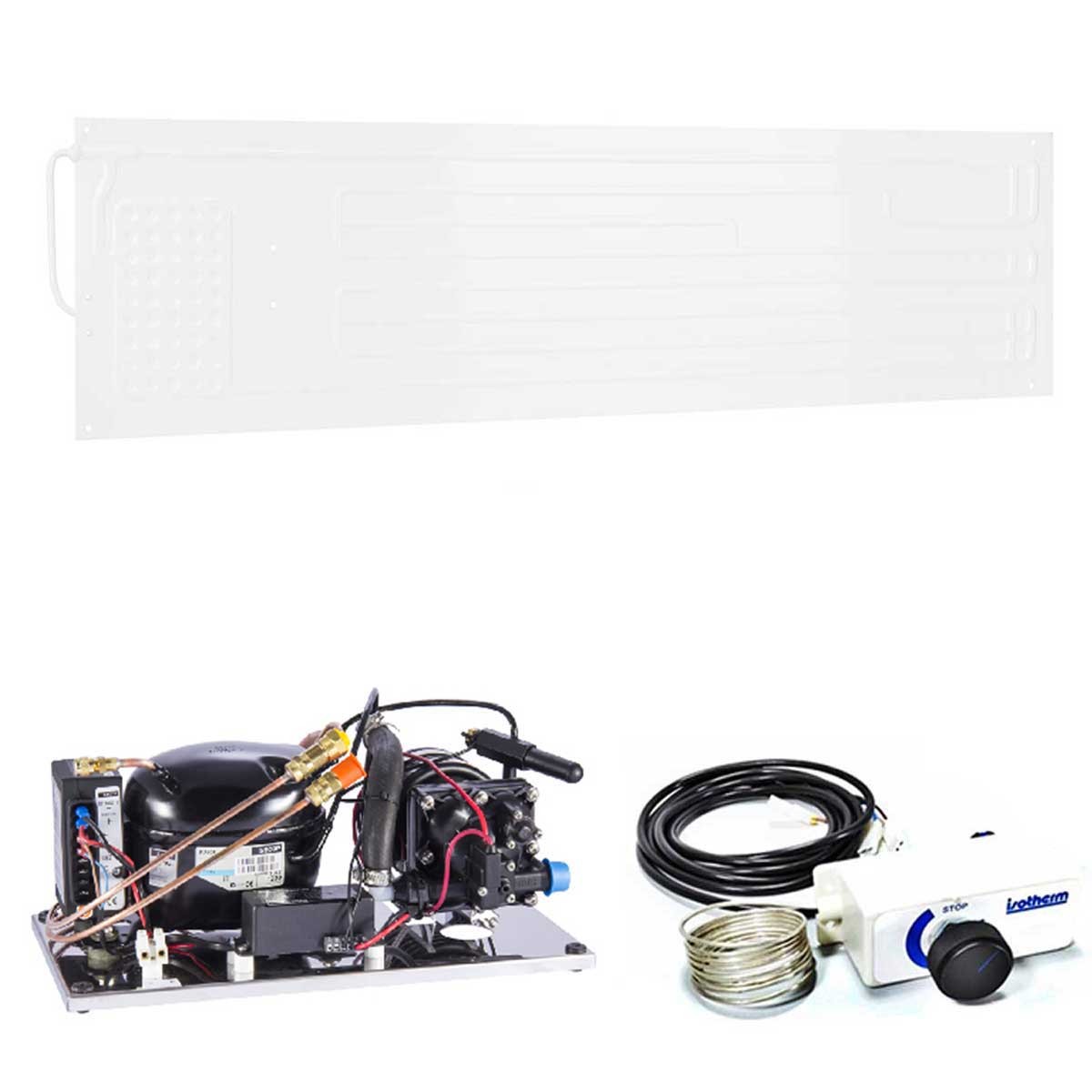

CONTENUTO DELLA CONFEZIONE :

• 1 - Compressore Danfoss BD50 F
• 1 - Evaporatore piatto
• 1 - Tubo di collegamento da 2 m
• 1 - Termostato combinato
• 1 - Staffa di fissaggio
• 1 - Kit di viti
• 1 - Documentazione in PDF
